在银行、身份识别和电信市场中，对安全和增强的功能性不断增长的需要，增加了全球范围 智能卡 的使用。另一方面，这也使得对安全性较低的磁条卡的使用量下降。

　　然而，所需的基于智能卡系统中，适当的通信系统的硬件和固件开发，给设计师带来了新的挑战。不幸的是，只有一些高档 微控制器 具有可以直接驱动智能卡的专用UART。里所述的设计，可以让你采用低端8位微控制器上标准的UART来驱动智能卡，本文采用的 MCU 为 Atmel 公司的AVRATmega168。

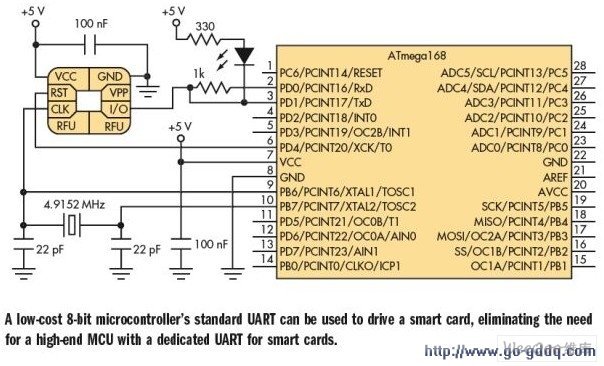

　　智能卡只有一条与外界通信的路径，即标记的(labeLED)I/O，所以它被用作一种数据输入输出信号的双向信号。该信号必须与UART的传输和接收信号的接收信号RxD和TxD分别组成列队。因为RxD是输入信号而TxD是输出信号， 必须用1Ω 电阻 将它们连接到智能卡I/O线以避免线连接(见图).

　　在固件方面，设计一定要实现从智能卡接收和向智能卡传送数据的特定程序。一方面，接收来自智能卡一个字节，系统必须中止(dISAble)UART的 发射机 单元，这也还是为了以避免线连接。

　　另一方面，向智能卡传送一个字，固件必须中止(disable)UART的接收单元以避免接收回声特性。然而，它必须等直到字节传输结束，以避免错误字节的接收。这样，你可以采用 电子 信号和传输协议ISO 7816-3中智能卡标准第3部分所描述的T=0的协议，与智能卡往复交流信息。

　　为了完全符合描述智能卡通信协议的标准，设计必须实现ISO7816-3标准中所定义的奇偶校验误差探测和重传机制。（作者：Carols Cossio，智能卡工程师，Email: CCossio@hotmail.com ）
