本节中的公式都基于的实用 智能卡 操作系统的时间测量，这些测量都符合于线性方程式（参看图11）。所有公式的基础是具有T=1传输协议的智能卡操作系统，时钟变换因子为372，而比特（位）率调整因子D为1。 微控制器 的时钟为3.5712kHz，对 EEPROM 的4字节页面的写入/擦除周期时间是3.5ms。同时还假定当数据传输时或任何必需的EEPROM写人/擦除操作均无差错发生。

　　公式对n在1～254之间的所有值均有效。

　　公式（14.19）和（14.20）则可用来计算 SELECT FILE命令的时间，具有文件选择可用2字节FID或n字节DE名字的选项

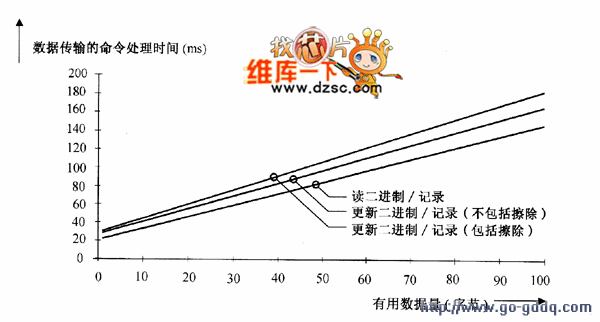

 图1   作为有用数据量函数的智能卡命令的处理时间（包括命令和应答的传输时间，
　　曲线图是基于T=1传输协议，时钟频率变换因子为372，时钟频率为
　　 3.5712MHz 而EEPROM的4字节页面的写人/擦除周期时间为3.5ms）

　　公式（14.21）至（14.21）可用来估算对于透明的和面向记录的结构文件的读命令时间，变量n为要读出的字节数。这些公式也可用于隐含文件选择的READ BINARY或READ RECORD命令，因为由于处理隐含文件选择而引起的时间差别可忽略不计：

　　公式（14.25）至（14.32）可用来估算有或无隐含文件选择的UPDATE BINARY和UPDATERECORD命令的处理时间，命令的持续时间主要决定于在写操作之前要不要去擦除EEPROM中的有关页面，因此根据这个条件把公式分为两组，对于在写入前要擦除的公式，总是假定所有的页面都必须擦除，要写人的字节数以n来表示之。
