摘要：MAX1441信号调理 集成电路 (IC)用于支持电容式接近检测 传感器 设计，适用于汽车无源遥控门禁(PKE)及其它系统。 接口 板作为生产 测试系统 的一部分，用于编程、测试包括MAX1441在内的终端产品。为此， Maxim 开发了MAXQUSB JTAG -KIT USB至JTAG接口板，本文介绍该接口板与MAX1441应用 电路 的连接。

　　引言

　　MAX1441为信号调理集成电路(IC)，支持电容式接近 检测传感器 设计，适用于汽车无源遥控门禁(PKE)及其它系统。MAX1441具有两个独立的接触/接近检测通道，支持该IC的完备套件包括：

　　1.集成开发环境MAX-IDE，提供汇编、编译、用户界面和闪存 编程器 功能。

　　2.例程代码和典型应用固件。

　　3.经过完全测试的*估(EV)系统MAX1441EVSYS，包括接口硬件、应用电路和带两个触摸盘的 触摸板 。

　　用于生产测试系统的JTAG接口

　　生产测试系统需要利用接口板编程、测试包括MAX1441在内的终端产品，有三种方式可供选择：

　　1.开发一个定制接口板或从第三方购买JTAG接口板，确认能够配合MAX1441使用。

　　2.在MAX1441EVKIT 控制电路 的基础上修改 跳线 设置，然后从*估板取出MAX1441，请参考MAX1441EVKIT数据资料配置MAX1441EVKIT电路板。

　　3.采用 MAXIM 提供的USB至JTAG接口板MAXQUSBJTAG-KIT。

　　只要电路正常工作，以上三种方式都切实可行。第一种方式，定制接口板或从第三方购买接口板需要用户参与大量工作、花费大量时间，用户需要验证接口板是否与MAX1441兼容并确保可靠通信；第二种方式比较成熟，因为Maxim每块*估板都在出厂之前经过工厂验证，对MAX1441的工作和接口功能进行了严格测试。但是，这种方法需要改变*估板的设置，每个测试系统都需要一个专用的*估板；第三种方法采用MAXQUSBJTAG-KIT接口板，这种方式非常简单，容易操作，因为该接口板已经过验证，确保与MAX1441可靠通信。

　　本文详细介绍了MAXQUSBJTAG-KIT接口板与MAX1441典型应用电路的连接，这里给出的相关信息适用于任何符合JTAG通信协议的电路板和器件，包括 微处理器 。

　　接口连接

　　图1所示为MAX1441与MAXQUSBJTAG-KIT板的JTAG接口相连接的应用电路。注意：电路图中，JTAG线需要上拉 电阻 ，是该应用电路的一部分。通常，上拉电阻是测试系统的一部分，不必在应用电路板上重复安装上拉电阻。

图1. 连接MAX1441应用电路与MAXQUSBJTAG-KIT板的JTAG接口

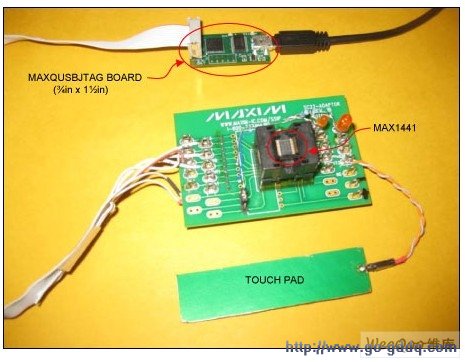

　　图2显示了相关配置：带 测试插座 的应用电路板；连接到MAX1441第二通道输入的触摸板；以及连接到计算机(图中未显示)的MAXQUSBJTAG-KIT板。注意，应用电路板带有一个测试 插座 ，用于工程设计，实际应用电路中不需要安装。

图2. MAX1441应用电路板和MAXQUSBJTAG-KIT连接配置

　　按照图2搭建设置，运行整个系统。首先，参考MAX1441EVSYS数据资料安装相关软件；然后利用MAX1441EVSYS软件包中的MAX-IDE应用程序作为用户界面，编程MAX1441；最后，参考MAX1441的数据资料及其它支持文档，包括：MAXQ?系列用户指南或针对MAXQ 微控制器 的用户指南，对器件进行操作、定义寄存器。
