在WinCE 6.0系统下实现USB功能定制
来源:本站整理  作者:佚名  2011-04-19 08:21:36



     USB的广泛应用就不用多说了,相信目前的各个领域的嵌入式产品中,很少有不用USB的。USB是主从结构的,分为USB Ho ST 和USB Slave,从 USB1.0 ,USB1.1到现在的 USB2.0 ,基于USB2.0还有USB OTG,也就是同时支持Host和Slave设备。目前最新的好像是USB3.0,刚开始普及吧。

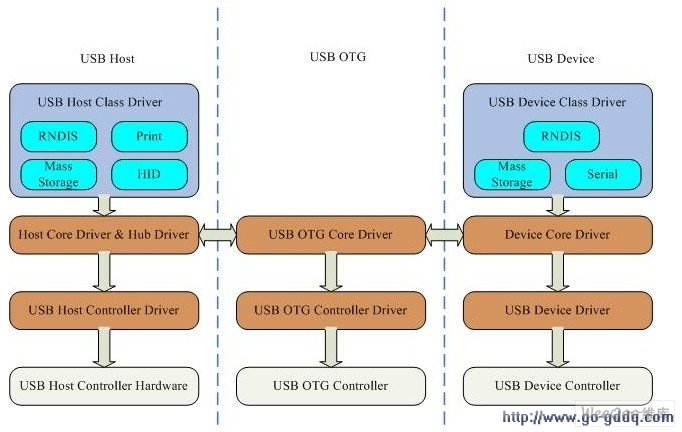

  在WinCE6.0中,对USB是有很好的支持。一般来说,如果USB的设备驱动做好了,USB的协议层以及上层的应用都是现成的,而且还有源码。也就是说,我们只需要在BSP中完成USB的驱动就可以了。先来看一下,如图:


  USB Host:

  最底层就是USB Host控制器了,上层是USB Host C ON troller Driver,该驱动负责和硬件通讯来传输数据,在WinCE中支持UHCI,OHCI和EHCI。Host Core Driver & Hub Driver是独立于硬件的USB协议栈,支持USB Host协议及USB Hub功能。最上层就是USB Host Class driver是USB Host的应用协议,目前在WinCE中,支持RNDIS,Print,Mass Storage和HID四种应用。

  USB DevICe :

  最底层是USB Device控制器,上层是USB Device Driver负责和硬件通讯。Device Core Driver是USB Device的协议栈。最上层是USB Device的应用层,目前在WinCE中支持RNDIS,Serial和Mass Storage三种应用。

  USB OTG:

  USB OTG控制器上层是USB OTG控制器的驱动,USB OTG Core Driver是协议层,如果做Host,它会使用USB Host协议栈,如果做Device,它会使用USB Device协议栈。

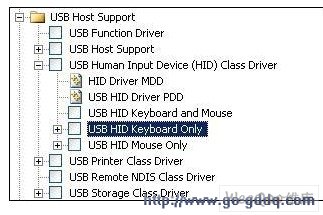

  在WinCE中,根据需要来选择所需的USB功能,创建WinCE工程,然后在 Catalog ItEMS View中选择”Core OS”-》”CEBASE”-》”Core OS Services”-》”,如图:


  ◆USB Function Driver:用于支持USB Device驱动。

  ◆USB Host Support:用于支持USB Host控制器驱动。

  ◆USB Human Input Device (HID) Class Driver:用于支持USB Host外接HID设备,可选择同时支持USB鼠标键盘,也可以分开选择。

  ◆USB Printer Class Driver:用于支持USB Host打印功能。

  ◆USB Remote NDIS Class Driver:用于支持USB Host连接RNDIS设备。

  ◆USB Storage Class Driver:用于支持USB Host外接U盘的功能。

  上面的选项除了USB Function Driver以外,都是用于支持USB Host应用的,可以根据自己平台的需要,选择相应的USB应用,也可以都选择。如果是USB Device设备,那么首先要选择上面提到的USB Function Driver,然后在Catalog Items View中选择”Device Drivers”-》”USB Function”-》” ,如图:


  Mass Storage:用于支持USB Device作为U盘功能。

  RNDIS Client:用于支持USB Device作为RNDIS设备。

  Serial:用于支持USB Device作为 串口 设备。

  对于USB Device设备,可以支持Mass Storage,RNDIS和Serial功能,不过同一个USB Device在系统启动以后只能支持某一个功能。

  总结一下,无论是USB Host还是USB Device,只要驱动做好了,上层的应用在WinCE系统定制的时候,选择相应的组件就可以了。对于USB Device来说,根据组件的不同,还需要进行一些注册表的配置,我会在以后的blog中进行介绍。
