LTC 4314 是一款可热插拔型 4 通道、二线式 总线 多路 复用器 ，允许将一根上行总线连接至下行总线或通道的任意组合。一个单独的使能引脚负责控制每个连接。LTC4314 提供了双向缓冲，并保持了上行总线电容与下行总线电容的隔离。高噪声裕度使 LTC4314 能够与用于驱动一个高 V_OL (>0.4V) 的 I²C 设备实现互操作。LTC4314 支持 1.5V、 1.8V 、2.5V、 3.3V 和 5V 总线之间的电平转换。LTC4314 的可热插拔特性允许 I/O 板卡在带电背板上进行插拔操作，而不会损坏数据和时钟总线。

　　如果数据和时钟在 45ms 时间里至少有一次不是同时处于高电平且 DISCEN 引脚为高电平，则将产生一个 FAULT 信号以指示一种总线被阻塞于低电平的情况，输入将与所有的使能输出通道断接，并在使能下行总线上产生多达 16 个时钟。一个三态 ACC 引脚负责启用具有不同强度的输入和输出侧上升时间加速器，并设定 VIL, RISING 电压。

　　LTC4314 特点

　　●用于二线式总线的 1:4 多路复用器 / 开关

　　●用于 SDA 和 SCL 线的双向 缓冲器

　　●高噪声裕度 (V_IL = 0.3&# 8226 ;V_CC)

　　●ENABLE 引脚用于连接 SDA 和 SCL 线

　　●可选的上升时间加速器电流和启动电压

　　●电平移位 1.5V、1.8V、2.5V、3.3V 和 5V 总线

　　● 电路 板于背板上进行带电插拔操作时可防止 SDA 和 SCL 线受损

　　●阻塞总线断接和恢复

　　●与I²C 、I²C 快速模式和 SMBus 相兼容

　　●±4kV 人体模型 (HBM) ESD 坚固性

　　●20 引脚 SSOP 封装和 3mm x 4mm QFN 封装

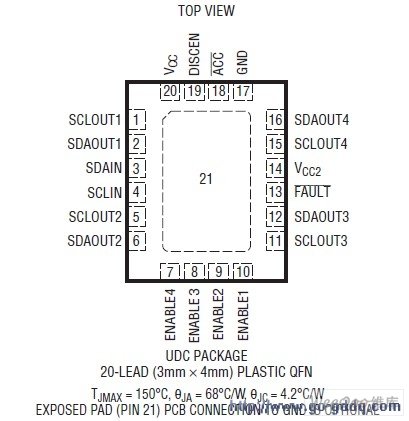

　　封装

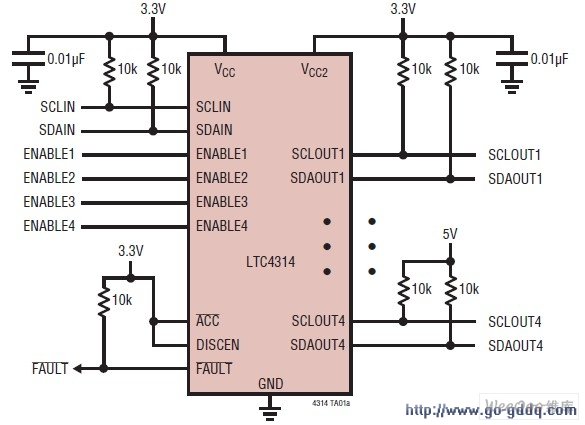

　　LTC4314典型应用框图

　　LTC4314性能指标曲线

　　LTC4314 应用领域

　　●电信系统 (包括 ATCA)

　　●地址扩展

　　●电平 转换器

　　●电容缓冲器 / 总线 扩展器

　　●带电电路板插入

　　●PMBus

数据资料下载： LTC4314.pdf
