NJW4800是一款能提供4A 电流的通用半桥 驱动器 。内置的栅极驱动器能驱动高端和低端的功率 MOSFET ，所以能够实现高速 开关 动作。搭载有过电流保护、过热关机等保护功能，在异常发生时，能够输出FAULT 信号。本产品最适于 微处理器 、 DSP 等由逻辑信号来进行功率开关动作的应用。

　　产品特点

　　NJW4800是一款内置了输出用 功率MOSFET 和安全设计必须的过热停机 电路 ，过电流保护电路、低电压错误防止电路的通用半桥驱动器。

　　特点1　和微处理器/DSP组合使用，更容易实现功率开关控制

　　NJW4800把一直以外接为主的功率 MOSFET 和保护电路内置到了IC内部，只需把微处理器/DSP发出的PWM信号输入，无需功率器件的高难度知识和经验就很能够容易的构建成功率电路。

　　此外，NJW4800的30V耐圧和4A输出(max.)是一种适合于从家电、AV设备到产业设备等广泛应用的耐压和电流容量。

　　特点2　充实的保护功能有利于设备的安全设计

　　功率电路为了安全设计都会配备有必不可少的过热停机电路、过电流保护电路、低电压错误防止电路等保护电路。这些电路以 分立器件 形式构成的时候，必须要有关于电路设计、组件选定等高难度的知识和经验。并且部件个数多了，实装面积就又会成为了一大难题。

　　NJW4800附加了这3大保护电路，内置了防止功率MOSFET直通电流产生的死区时间发生电路，为减轻电路设计的负担和保障设备的安全设计做出了相当大的贡献。

　　特点3　支持高速开关频率为1.2MHz，有利于 电子 设备的小型化

　　一般功率MOSFET的开关频率为数百KHz，而NJW4800支持1.2MHz(1,200KHz)的高速开关频率，这样就能够选择小型外接元件（ 电感 、电容等），为电路及设备的小型化做出了贡献。

　　应用例 LED 照明（调节亮度）、 充电器 （锂离子 电池 ）、 DC/DC 转换器 　等

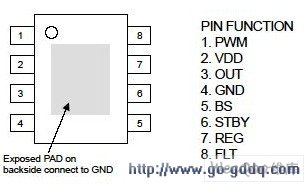

　　端口配置

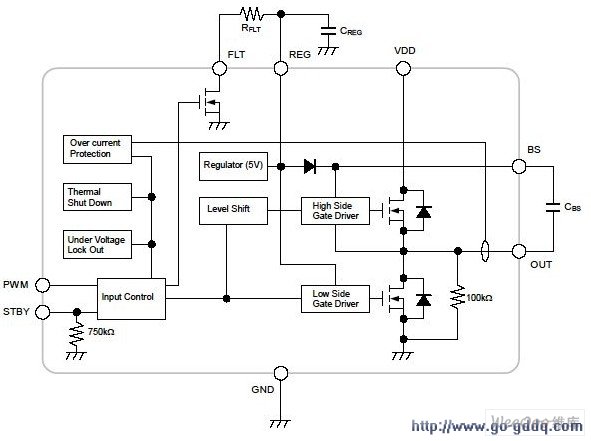

　　方块示意图

　　产品性能

　　●大输出开关电流 ±4A max.

　　●宽广工作电压范围 7.5V ～30V

　　●支持高开关频率 1.2MHz max.

　　●内置有充实的保护功能 过热停机电路

　　●过电流保护电路

　　●低电压错误防止电路

　　●死区时间发生电路

　　●FAULT (异常时)信号输出功能

　　●待机模式时的消耗电流 3μA typ.

　　●封装 HSOP8(5.2 x 6.2 x 1.55 mm typ.)

数据资料下载： NJW4800.pdf
