1、概述

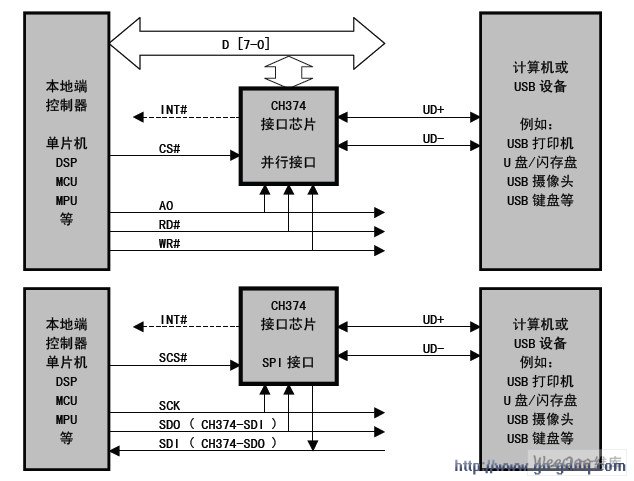

　　CH374 是一个USB 总线 的通用 接口 芯片 ，支持USB-HOST主机方式和USB-DEVICE/SLAVE 设备方式，内置3 端口HUB 根 集线器 ，支持低速和全速的控制传输、批量传输、中断传输以及同步/等时传输。在本地端，CH374 具有8 位数据总线和读、写、片选控制线以及中断输出，可以方便地挂接到 单片机 / DSP / MCU /MPU等控制器的系统总线上。除此之外，CH374还提供了节约I/O引脚的SPI串行通讯方式，通过3 线或者4 线SPI 串行接口以及中断输出与单片机/DSP/MCU/MPU 等相连接。

　　2、特点

　　● 支持1.5Mbps低速和12Mbps 全速USB 通讯，兼容USB V2.0 ，外围 元器件 只需要晶体和电容。

　　● 支持USB-HOST 主机接口和USB-DEVICE 设备接口，支持动态切换主机方式与设备方式。

　　● CH374U 芯片内置3 端口USB 根集线器ROOT-HUB，可以同时连接和管理3 个USB 设备。

　　● 支持常用的低速和全速USB 设备的控制传输、批量传输、中断传输、同步/等时传输。

　　● 自动检测低速和全速USB 设备的连接和断开，提供设备连接和断开的中断通知。

　　● 内置USB 信号线 的阻抗匹配串联 电阻 、USB 设备端的上拉电阻、USB 主机端的下拉电阻。

　　● 可选两种单片机接口：6MB 速度的8 位被动并行接口和3.5MB/28MHz 速度的SPI 串行接口。

　　● 并行接口包含8 位数据总线，1 位地址，3 线控制：片选输入、写选通以及可选的读选通。

　　● 并行接口只占用两个地址位：索引地址口和数据口，读写数据口后内部索引地址自动递增。

　　● SPI 串行接口包含SPI 片选、串行时钟、串行输入和输出，并且SPI 输出与输入可以并联。

　　● 中断输出引脚是可选连接，低电平有效，可以通过查询寄存器中的中断标志位代替。

　　● 提供辅助功能：可编程时钟输出，上电复位输出以及可选的看门狗复位。

　　● 提供支持FAT12/FAT16/FAT32 文件系统的U 盘文件级子程序库，实现单片机读写U 盘文件。

　　● 支持5V 电源 电压和 3.3V 电源电压甚至3V 电源电压。

　　● 提供SOP-28、SSOP-20、SSOP-24 和SOP-16无铅封装，兼容 RoHS ，可以提供 DIP 28 转换板，引脚基本兼容 CH375 和 CH372 芯片。

　　3、封装

　　4、引脚
