A8511 是一款针对中型显示 背光 设计的多输出 W LED /RGB 驱动器 。这是一个全集成型高亮 (HB) LED 驱动器 解决方案，无需外部 电源 设备即可达到背光设计标准。A8511 集成了用于升压 转换器 的 FET 和 4 个150 mA 电流变换器，在 HB LED 电流级别提供完整的综合解决方案。LED 通道可彼此联合，支持高达 600mA 电流吸入能力。该器件可采用 6.8 至 21 V 的单电源工作，并可承受最高 40 V 的电压。该升压转换器是恒定频率、电流型转换器。

　　可将工作频率设置为 2 MHz，以免受到 AM 波段的干扰。整合的升压 DMOS 开关 的额定值为 40 V，3.6 A。PWM 光暗控制功能可实现比率高达 1000 :1 的 LED 电流控制。额外的 4:1 光暗控制可通过使用 DIM 引脚获得。

　　A8511 通过集成输出断开开关提供输出 连接器 短路保护。可选外部热敏 电阻 可用于根据面板温度限制 LED 电流。

　　该器件采用表面贴装、28 针 TSSOP 封装 （后缀 LP），并采用外露散热板以增强散热。该封装为无铅产品，引脚框采用 100% 雾锡电镀。

　　特点

　　●4 个 LED 变换器，每个额定值为 150 mA（总计 600 mA）

　　●带 40 V DMOS 开关和 OVP 负载突降保护的升压转换器

　　●600 kHz 至 2.2 MHz 切换频率 - 可在 AM 波段之上工作

　　●为单电源操作提供内部偏压供电 (VIN = 6.8 to 21 V)

　　●3.5 & mICro ;A 关机电流 - 限制 电池 消耗

　　●LED 串之间实现有功电流共享，具有 0.8% 的电流匹配和 0.7% 精度

　　●带 LED 工作循环控制的 PWM 光暗控制

　　● 4000 :1 光暗范围

　　●广泛的故障模式保护方案：

　　—防止误接负载的短路 LED 保护 - 带真实输出断开

　　—防止 LED 故障的开路 LED 断开保护

　　—外部 热敏电阻 器感应，以限制 LED 温度

　　—输出 过压保护 (OVP)：19.5 V 默认值，可调整至高达 38 V

　　—开路 Schottky 和开路 OVP 电阻保护，防止外部元件故障

　　—输入欠压及过压保护（UVLO 和 OVLO），防止VIN变化

　　—升压电流限制、输出短路限制、过温保护 (OTP)、软启动

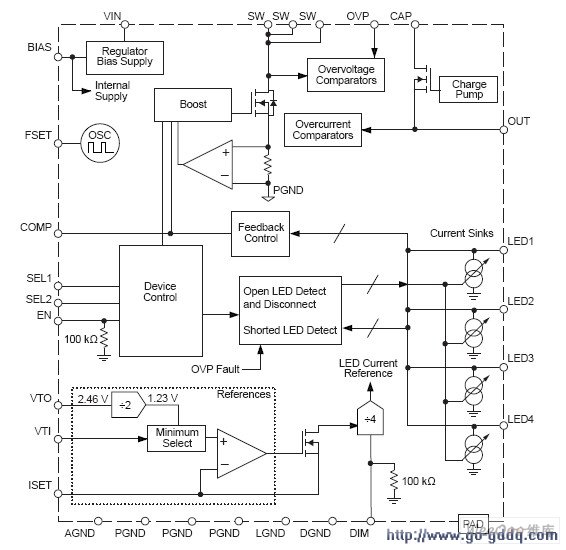

　　功能方框图

　　应用

　　●GPS 导航系统

　　●汽车娱乐资讯

　　●后备摄影机显示

　　●群集背光

　　●便携式 DVD 播放器

　　●工业 LCD 显示

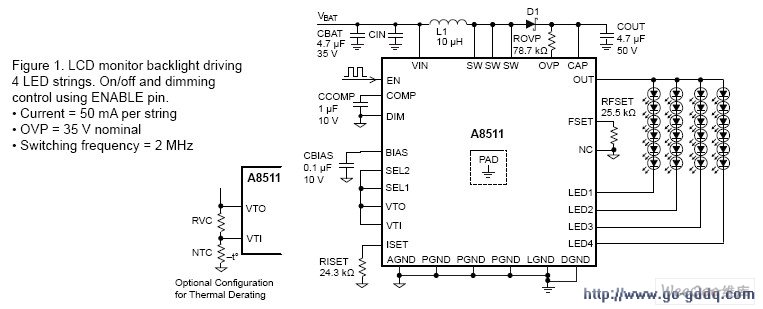

　　典型应用
