DS8007 A多协议双智能卡 接口 是一款汽车级、低成本双智能卡 读卡器 接口，满足所有ISO 7816 、EMV?和 GSM 11-11的要求。通过其8位并行 总线 和专用地址选择(AD3–AD0)引脚，DS8007A可以方便地直接连接至 Maxim 安全 微控制器 的非复用字节宽度总线。另外，并行总线也可以复用，允许直接连接至 80C51 兼容微控制器的复用总线，通过MOVX寻址。

　　一路集成的UART复用该接口，允许高速、自动地完成智能卡处理，并且每个卡槽具有独立的处理和可变波特率能力。卡接口由内部时序控制，支持自动激活和关闭时序、可处理T = 0、T = 1所需要的所有动作以及同步协议。此外还支持掉电情况下的紧急关闭。通过辅助I/O可支持第三个卡。同一组I/O还可作为额外的UART串行接口。

　　DS8007A提供两路智能卡接口所需的全部信号，集成电压 转换器 保证了 1.8V /3V/5V卡和1.8V/3V/5V工作环境的相互兼容性，能够工作在 2.7V 至6V 电源 电压。对于非汽车级应用，可以选择标准版本的DS8007。

　　关键特性：

　　 ●为两路独立的智能卡提供完整的接口/控制

　　 ●卡接口具有8kV (最小值) ESD保护

　　 ●内部产生IC卡供电电压

　　 -5.0V ±5%，65mA (最大值)

　　-  3.0V ±8%，50mA (最大值)

　　 -1.8V ±10%，30mA (最大值)

　　 ●内部专用的时序管理 电路 自动控制卡的激活、关闭和数据通信

　　 ●8位并行总线与主机接口(用户可选择复用或非复用模式)

　　 ●片选和三态总线允许总线上挂接多个设备(读卡器和 存储器 )

　　 ●8字符接收FIFO，可设置深度/阈值

　　 ●I/O口连接外部ISO 7816 UART

　　 ●独立的卡时钟 发生器 (高达 10MHz )，支持2倍频

　　 ●可选择卡时钟停止在高电平、低电平或内部产生的1.25MHz (卡关断)

　　 ●提供经过EMV认证的参考设计和*估套件( DS8007-KIT )

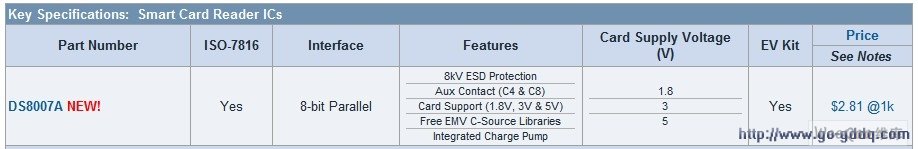

　　参数：

　　图表：

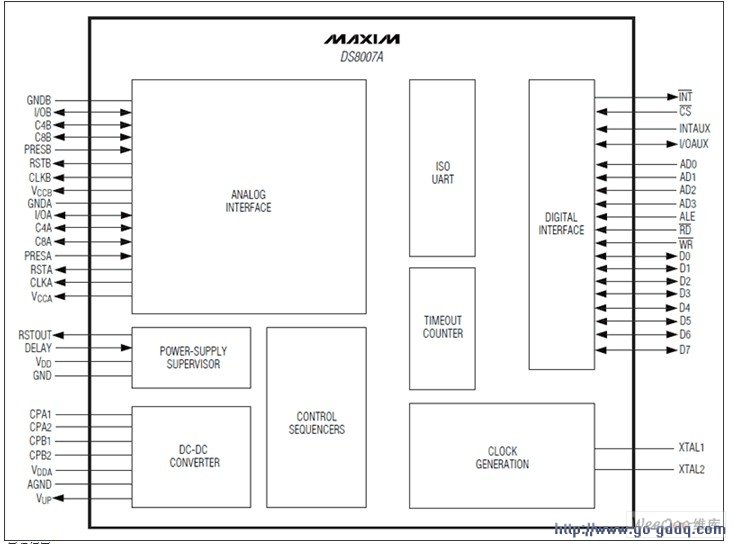

原理框图

　　应用：

　　 ●门禁控制

　　 ●银行设备(POS终端、借记卡/*支付终端、密码键盘、自动取款机)

　　 ●收费电视

　　 ●电信
