本文介绍了PCA9685主要特性和优势,方框图以及典型应用 电路 图和 LCD 背光 应用电路图. NXP 公司的PCA9685是16路12位PWM不是FM+I2C 总线 LED 控制器,每个LED输出有它独立的12位分辨率( 4096 步)固定频率PWM控制器,工作频率从40Hz到1000Hz,占空比从0%到100%.工作电压2.3 V 到5.5 V,主要用在RGB或RGBA LED 驱动器 ,LED状态 显示器 ,LED显示器,LCD背光和 手机 或手持设备的键盘背光.

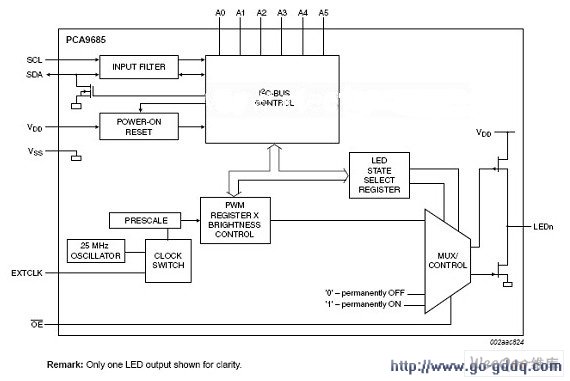

图1.PCA9685方框图

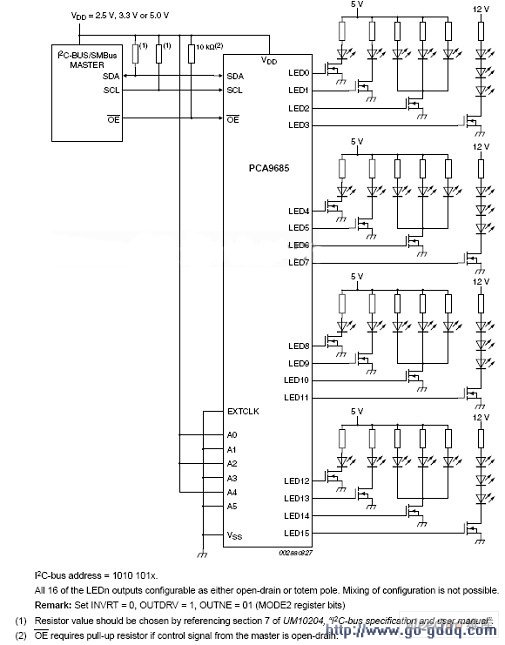

图2.PCA9685典型应用电路图

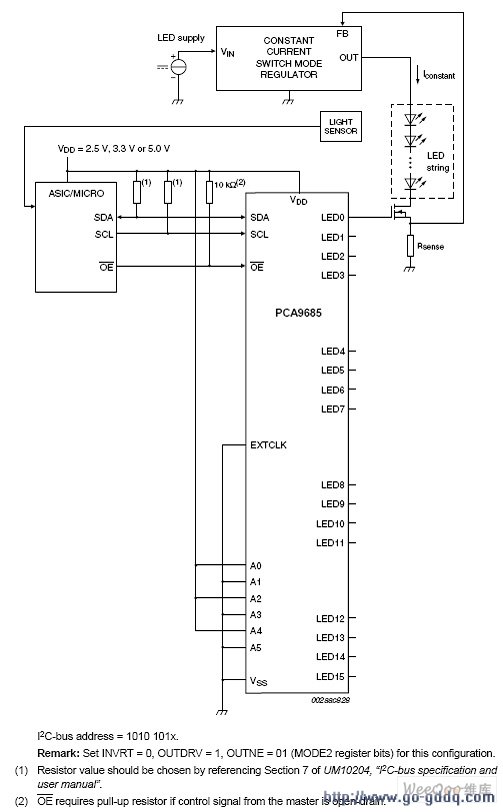

图3.PCA9685 LCD 背光应用电路图
