液晶屏断电保护电路设计
来源:本站整理  作者:佚名  2011-04-25 11:09:02

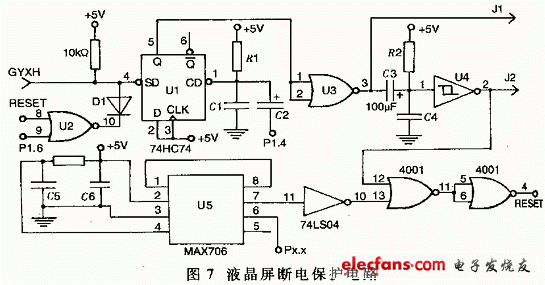

图中,U1为双路D触发器74HC74,U5为单片UP监控芯片MAX706,J1继电器控制高压的闭合与断开,J2继电器控制液晶显示器的掉电及上电。U1、U3、U3、U4等构成高压击穿复位电路,U5及外围电路构成系统复位电路。此复位电路实现了上电复位和击穿复位以及WATCHDOG功能。

启动时,P1.6为低电平,P1.4发出一负脉冲,则触发器CD端也出现一段负脉冲。此时Q=L,J1高压断电器闭合,高压接通。当高压击穿时,GYXH端为低电平,或者当电机正转到满足位时,P1.6变为高是电平,则触发器SD=L,Q=H,高压控制继电器切断,同时U4的输出产生一个高电平脉冲。高电平宽度由时间常数T=C3R2决定,在U4输出高电平期间,J2动作,其常闭接点断开,切断液晶屏供电电源。经时间T后,U4输出低电平,液晶屏供电正常。
