摘要：高速中频采样信号处理平台在实际应用中有很大的前景，提出采用FPGA+DSP的处理结构，结合高性能A／D和D／A处理芯片，设计了一个通用处理平台，并对其主要性能进行了测试。实验与实际应用表明，该系统具有很强的数据处理能力和很好的稳定性。
关键词：高速中频；信号处理；FPGA；DSP

0 引言
    现代社会正向数字化、信息化方向高速发展，在这一过程中，往往需要高速信号的实时性数字化处理。例如，随着科技的进步，现代雷达等应用信号的数字化处理上有了长足的发展，但也带来了新的问题，这些应用的数字信号处理具有海量运行需求的应用背景，如巡航导弹末制导雷达地形匹配、合成孔径雷达的成像处理、相控阵雷达的时空二维滤波处理等领域。目前，单片DSP难以胜任许多信号处理系统的要求。而常见的解决方案也是高速A／D采样与信号处理功能是在多块不同的板卡上实现，这给实际应用带来很多不便。
    鉴于上述现有技术所存在的问题，本设计平台的目的是：
    (1)实现高速中频信号(如雷达信号)的数字化处理并进行实时传输数据或进行数据的实时计算，并能通过输出电路进行结果显示；
    (2)自定义控制总线可以实现对高速中频信号处理板进行灵活控制，具有较强的可配置性和丰富的灵活性；
    (3)高速A／D采样与D／A回放及数据处理单元集成在一块板上，在集成度高的同时也降低了高速信号在传输过程中出现差错的概率。

1 平台设计方案

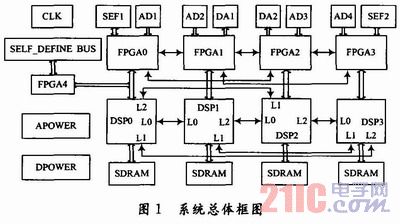

    高速中频采样信号处理平台由主控制电路、高速A／D与D／A电路、信号处理单元电路、光纤通道电路、时钟管理电路、存储单元和外部接口电路组成，其总体框图如图1所示。

    在实际应用过程中，四路A／D通道可以接收不同的信号源的信号，D／A通路可以对外进行数据显示等多种功能，时钟管理电路管理内外时钟的使用及对板上系统供给工作时钟，两路光纤通道可以与其他高速设备相连接，自定义总线可以与CPU或主控制器相连接对平台进行有效灵活的控制。
