基于POWER PC+FPGA架构的飞行试验振动数据实时分析系统设计

当前位置：精通维修下载 > 文档资料 > 家电技术 > 单元电路介绍 > 其它电路

来源：本站整理作者：佚名 2011-05-03 16:33:17

    (2)功能
    POWER PC核心CPU，内置VxWorks实时操作系统，负责系统网络接口、串行通信接口。Xilinx FPGA芯片，完成自定义FFT频谱分析及实时信号分析算法。
2．2 实时处理系统软件设计
    机载振动数据实时处理单元开机后，软件自动运行，首先完成系统的自检，判断系统的工作状态，如果正常则进行下一步工作，同时将设备面板的“工作正常”指示灯闪烁，反之不闪烁。系统正常后，软件进入循环连续的数据接收、分析处理与存储程序，同时处理后的信号发送至机载数据网络。
    高采样实时处理单元软件在实时操作系统下运行，使用NI公司的图形化编程语言LabVIEW RT、高级信号处理包、噪声振动信号处理包和基于赛灵思公司Xilinx ISE FPGA开发模块编制完成。机载高采样实时处理单元配置软件全部操作采用图形化的人机界面，能方便、直接、快速完成机载系统的配置。

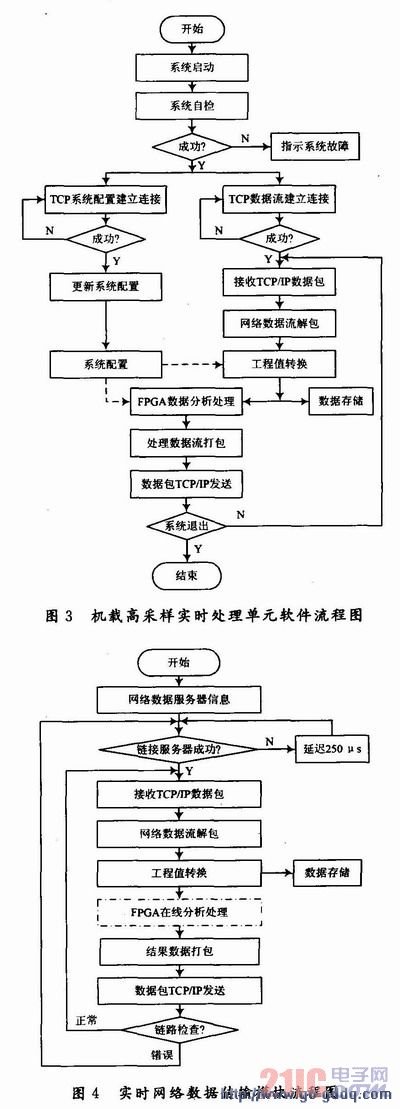

    机载高采样实时处理单元软件流程如图3所示。
