protel设计之元器件的间距与安装尺寸
来源:本站整理  作者:佚名  2011-05-03 16:33:32



(1)元器件的引脚间距

元器件不同,其引脚间距也不相同。但对于各种各样的元器件的引脚间距大多都是:100mil(英制)的整数倍(1mil=l×10(-3立方)in=25.4×10(-6次方)m),常将100mil作为1间距。

在PCB设计中必须准确弄清元器件的引脚间距,因为它决定着焊盘放置间距。对于非标准器件的引脚间距的确定最直接的方法就是:使用游标卡尺进行测量。常用元器件的引脚间距如图所示。

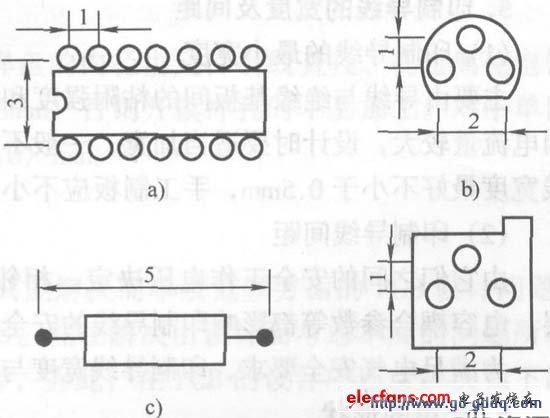

                                                           常用元器件的引脚间距

a)DIP IC  b)TO-92型三极管 c)1/4w型电阻器  d)某微调电阻

(2)元器件的安装尺寸

是根据引脚间距来确定焊孔间距。它有软尺寸和硬尺寸之分。软尺寸是基于引脚能够弯折的元器件,故设计该类器件的焊接孔距比较灵活;而硬尺寸是基于引脚不能弯折的元器件,其焊接孔距要求相当准确。设计PCB时,元器件的焊孔间距的确定可用CAD软件中的标尺度量工具来测量。
