在现今众多的电路设计软件中，Prote199se其完善的功能和方便快捷的绘图方式受到众多电子爱好者和工程技术人员的青睐。虽然在Prote199se软件中自带多达数万个元件符号，分布在近两百个元件库中，但在实际绘图过程中往往出现找不到所需的元件符号或只找到近似的元件符号，给绘图工作带来麻烦。那么，如何快速地对近似元件符号进行修改？如何自建元件库？下面以原理图设计为例加以介绍。

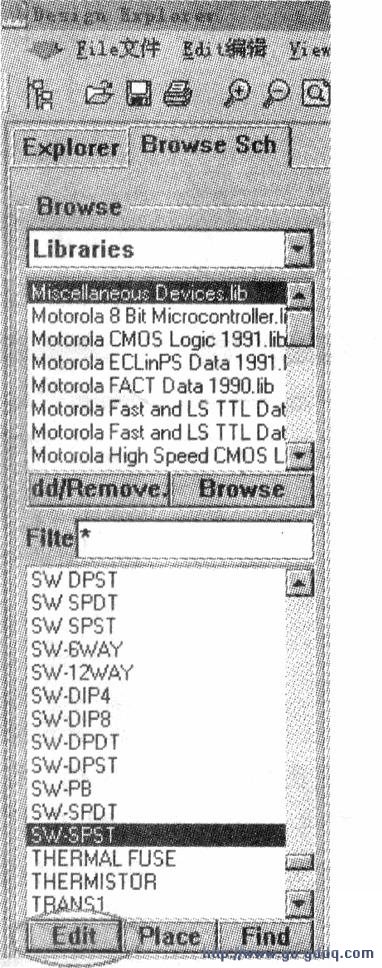

　　在现有元件库中修改近似元件符号在绘图过程中如果在当前元件库中只找到近似元件符号，我们可以对其进行临时或永久更改。首先在元件库管理器的元件浏览框中选中所需修改的元件符号名，然后点击左下角的“Edit"按钮（如上图所示）．进入其元件库编辑环境，在所出现的编辑界面中对该元件符号进行编辑修改，修改完成后点击该元件库编辑环境左侧库元件浏览框中的“Place”按钮（如下图所示），即自动返回原理图编辑环境（该元件库编辑环境转入后台运行），此时光标上即带有修改后的元件符号，点击鼠标左键即可放置该元件。元件放置完成后将转入后台运行的该元件库编辑环境击活，然后再将其关闭，在所出现的是否保存更改对话框中，若点击“No”则以后再用该元件时恢复为修改前的符号，此方法为临时更改元件符号；若点击“Yes”则以后再用该元件时即为修改后的符号，此方法为永久更改元件符号。

　　在现有元件库中挑选元件符号组成一个新的元件库在Prote199se软件所提供的众多元件库当中我们可以根据需要挑选出常用的元件符号，重新组合成一个新的元件库，以方便绘图时调用。首先新建立一个空的原理图文件并命名，然后在现有的元件库中挑选出所需的元件符号放入绘图区（每个元件符号只需放一个），待所需元件符号挑选完成后再执行菜单“Design设计\MakeProjectLibrary--生成方案库”命令，即自动生成一个新的同名的元件库文件（文件后缀为．lib）．最后在原理图编辑环境中执行菜单“Design设计\Add/RemoveLibrary--添加，删除元件库”命令将此元件库文件添加到当前元件库列表中即可。

　　另外，在自动生成的新的元件库文件中可以将元件符号的名称重新命名（数字、英文、中文均可），方法是先在左侧的库浏览区的元件列表中选中所需重命名的元件，再执行菜单“Tools工具\RenameComponent--元件重命名”命令，在所出现的对话框中重新输入新的名称即可。用此方法可以将元件库中元件名称都改为中文。

　　自创建元件库

　　首先新建一个设计数据库（库名必须加后缀．ddb．否则无法将其添加的元件库列表中），在其文件夹中新建一原理图元件库文件（重新命名且后缀为．lib），然后打开此元件库文件并执行菜单“Tools工具\NewComponent新建元件”命令，在所出现的对话框中输入新建元件的名称（数字、英文、中文均可），再在编辑区绘制出元件图形，最后点击主工具栏中的保存图标即完成一个元件的创建。重复执行菜单“Tools工具\NewComponent新建元件”命令，方法同上一一创建其它元件。在原理图编辑环境中执行菜单“Design设计\Add/RemoveLibrary--添加／删除元件库”命令将此自建元件库文件添加到当前元件库列表中即可调用该库中的元件进行绘图。

　　以上为原理图元件库的编辑与创建，印制板图元件封装库的编辑与创建方法与此基本相同，在此不再复述。
