摘要：分布式干扰是对抗现代雷达网、通信网、武器制导网和预警机的有效手段，网络是分布式干扰系统发挥作战性能的重要保证。为了解决分布式干扰系统网络通信的需求，设计了基于FPGA且具有网络通信功能的SoPC，开发了网络应用程序。实验结果证明，该SoPC可实现控制参数和侦察信号时域、频域数据的高速传输，且具有体积小，灵活，成本低，功耗小的特点，可满足分布式干扰系统的设计要求。
关键词：分布式干扰；嵌入式网络；FPGA；SoPC

0 引言
    分布式干扰系统是一种综合化、一体化、小型化、网络化和智能化系统，是将众多体积小，重量轻，廉价的小功率侦察干扰机装置在易于投放的小型平台上，撒布在接近被干扰目标空域地，通过指令启动，自主组网，并根据控制对敌方雷达网、通信网、制导网和预警机等电子信息系统实施接近式侦察和干扰，这将在未来的电子对抗中发挥重要作用。分布式干扰系统采用逼近的分布式网络化结构，形成一种“面对面”的电子战系统，共同完成对敌信号的探测、定位、干扰任务。因此，嵌入式网关是分布式干扰系统研究的关键技术之一。目前国内对分布式干扰系统的研究还停留在理论基础上，而对其关键技术的研究不多。本文首次在现场可编程门阵列(Field Programmable GateArray，FPGA)上设计了应用于分布式干扰系统网关的可编程片上系统(System on a Programmable Chip，SoPC)，开发了简化的网络应用程序，研究了分布式干扰系统中的嵌入式网关技术。实验结果表明，本文设计的SoPC在满足分布式干扰系统要求的同时，实现了控制参数和侦察信号时域、频域数据的高速传输。

1 分布式干扰系统对嵌入式网关设计的要求
    根据分布式干扰系统的作战运用背景，在设计嵌入式网关硬件平台时应从以下几个方面考虑：
    (1)微型化。嵌入式网关应该在体积上足够小，保证分布式干扰系统的小型化。
    (2)扩展性和灵活性。分布式干扰系统需要定义统一、完整的外部接口，方便软硬件系统的升级，其嵌入式网关也应具有扩展性和灵活性，可以根据作战环境的需要进行升级。
    (3)稳定性和安全性。稳定性要求嵌入式网关能够在给定的外部环境变化范围内正常工作。安全性设计包括代码安全和通信安全，是军事领域应用的基本要求。
    (4)低成本。分布式干扰系统的作战应用表明，系统是大量部署且不能回收的，因此就要严格限制包括嵌入式网关在内的重要部件的成本。
    (5)低功耗。嵌入式网关的硬件设计直接决定了其能耗水平，还决定了各种软件通过优化可能达到的最低能耗水平。因此，要合理地设计硬件系统，有效降低系统能耗。
    (6)具有一定的信号预处理能力。嵌入式系统中微处理器的处理能力较弱，且内存较小，嵌入式网络的速度普遍不高。这就要求嵌入式网关具有一定的信号预处理能力，包括下变频功能和FFT变换功能，以此来提高网络传输的效率。

2 分布式干扰系统中嵌入式网关的硬件设计
    嵌入式网关实际上就是一个可实现网络通信功能的嵌入式系统。随着FPGA技术的迅速发展，SoPC作为一种特殊的嵌入式系统，具备软硬件在系统可编程、可裁减、可扩充、可升级的功能，已逐渐成为一个新兴的技术方向。因此，本文在设计分布式干扰系统的嵌入式网关时选用基于FPGA的SoPC解决方案，选用的实验平台为Xilinx公司的ML402开发平台。
2．1 分布式干扰系统中嵌入式网关的硬件组成

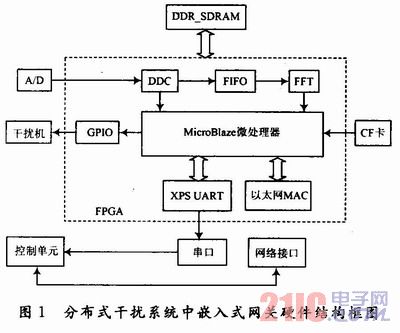

    图1表示的是分布式干扰系统中嵌入式网关的硬件组成，这些硬件除A／D、干扰机和控制中心外都集成在一块ML402评估板上。系统以带有32位MicroBlaze微处理器软核的FPGA作为控制中心，处理经A／D变换后的侦察信号数据，然后通过以太网将数据传送到控制中心，并从控制中心传回控制参数。DDR_SDRAM作为片外存储器，用来弥补微处理器内部存储器容量小的缺点；CF卡存储系统软硬件的bit文件和网络配置文件；串口用来控制具有远程控制功能的侦察接收机，也可在调试时输出系统的运行信息。本文设计的嵌入式网关的各功能部件在FPGA内部都以IP核的形式构建并连接，较好地满足了分布式干扰系统对嵌入式网关硬件设计的要求。
