基于SOPC技术的虚拟示波器设计
来源:本站整理  作者:佚名  2011-09-24 14:18:50



       引言

  模拟示波器由于无法高效地观察实验结果、数据处理功能弱等缺点,已逐渐被数字示波器所取代,但数字示波器价格昂贵。虚拟仪器是在通用计算机平台上,用户利用软件根据自已的需求定义设计仪器的测量功能,其可以大大拓展传统仪器的功能,降低仪器成本,并可通过软件实现数据的复杂分析、运算和海量存储等功能。LabWindows/CVI是1种常用的虚拟仪器设计软件,为用户提供了功能强大的虚拟仪器系统开发平台。为此,本文以LabWindows/CVI为开发平台,利用FPGA中嵌入的NiosⅡ软核构成的SOPC系统,设计一种双通道虚拟示波器,以达到一般传统示波器的性能指标。

  1 虚拟示波器硬件电路设计

  1.1 虚拟示波器数据采集通道电路设计

  为减少虚拟示波器对被测电路的影响,要求虚拟示波器数据采集通道的输入阻抗在1MΩ以上,因此必须设计合适的衰减器和可控增益的放大器。虚拟示波器数据采集通道的原理方框图如图1所示。图1中,虚拟示波器的2个通道完全对称,且相互独立。从探头进来的信号经过衰减网络,获得合适的信号强度,进行AD/DC切换开关后,送到可控增益放大器,将不同幅度的信号放大为幅度大致相同的信号,经高速A/D转换获得两路独立的数字信号,同时触发电路完成触发功能,使波形能够平稳地显示。




  1.1.1 衰减与AD/DC转换电路

  图2为虚拟示波器的衰减与AD/DC转换电路图。




  图2中,R1、R2、R3、C1 和R4、C2组成1:10的分压网络,通过CPU控制三极管Q1、Q2 和继电器K1、K2 分别控制进行1/10的衰减与AD/DC切换控制。

  1.1.2 可控增益放大器

  虚拟示波器需设计宽范围可调节的增益放大电路器,以实现10mV~±200V范围内的输入电压采样。本系统采用模拟多路器切换运放的反馈电阻,以达到改变增益的目的,其电路图如图3所示。




  图3中,U1内部包含两通道JFET高输入阻抗的运放,前级为跟随器,以满足示波器的高输入阻抗要求,第2级为可控增益放大器,由模拟多路器和运放共同构成。

  1.1.3 A/D转换电路

  虚拟示波器的A/D 转换器采用Linear 公司的LTC2289,它的采样频率可达80MHz,有2个独立通道,可选内部参考或外部参考。本文选用内部参考。

  1.2 虚拟示波器信息处理部分硬件设计

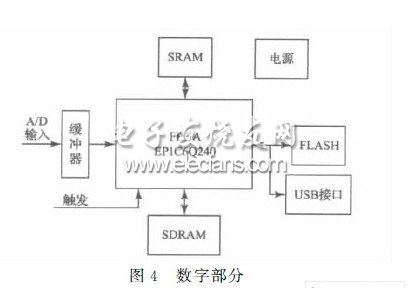

  虚拟示波器信息处理部分主要包括FPGA 系统和USB通信部分,其组成方框图如图4所示。




  图4中,虚拟示波器模拟输入通道的模拟信号经A/D转换后获得数字信号,经过1个数据缓冲器输入到FPGA,FPGA通过逻辑电路和NiosⅡ管理将数据进行存储、上传等。SRAM用于缓存采样数据;FLASH用于存储NiosⅡ应用程序,并实现系统上电时将程序加载至SDRAM中。

  系统选择的USB接口芯片CY7C68001为USB2.0标准控制器,其可工作在高速或全速状态,支持4个可配置共享4KB FIFO空间的端点,并具有一个标准8位或16位主机接口,非常适合做高速USB接口。

[1] [2] [3]  下一页
