介绍一种利用I2C实时时钟芯片HYM8563产生的多种中断方式,唤醒进入掉电状态的80C51系列单片机，由此技术构建的低功耗单片机系统。
关键词：单片机；低功耗；实时时钟；设计
Design of Low Consumption System of 80C51 Series SCM Bas ed on HYM8563
XUE Jianguo
(EleCTRonICs & Information Engineering Department,
Putian University,Putian 351100, China)
Key words: SCM; low consumption; realtime cLOCk; design

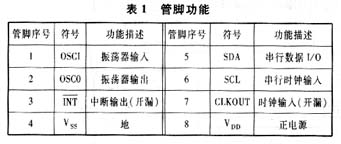

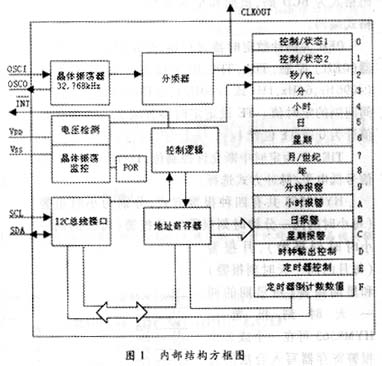

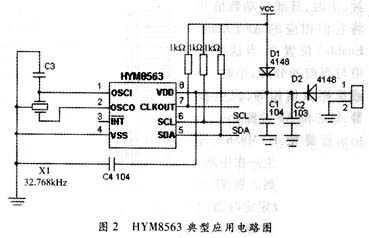

HYM8563［1］是一款由武汉昊昱微电子有限公司生产的低功耗CMOS串行I2C实时时钟/日历芯片，图1为其内部结构方框图，图2为其管脚定义和典型应用的接线图，表1为各管脚功能。

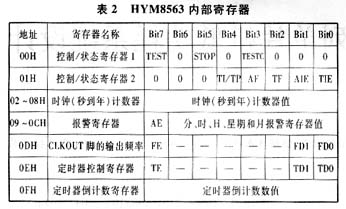

0FH为倒计数定时器寄存器，受定时器控制寄存器(0EH)控制，TD1、TD0用于设定定时器的频率(4096Hz，64Hz，1Hz或1/60Hz)，这样可以设定不同时间间隔的定时值。TE设定定时器开或关。当倒计数值计为0时TF位置1。
HYM8563共有四种报警方式，分别为小时报警(每小时的同一分钟时刻报警)、日报警(每天的同一小时时刻报警)、月报警(每月的同一天时刻报警)和星期报警(每星期的同一天时刻报警)。HYM8563可在一个或多个报警寄存器写入合法的分钟、小时、日或星期数值并将它们相应的AE(Alarm Enable)位置0，当这些数值与当前的分钟、小时、日或星期数值相等，发生报警，标志位AF被置1。
若要使HYM8563每隔一定时间产生一次中断，则可使用定时器。置TE＝0，在0EH中设定定时器的频率，在0FH中置入定时间隔。同时设定TIE＝1，TI/TP=0，这样，当报警器报警(或定时器倒计数结束)时，将设置中断申请标志位AF(或TF)，并在
脚产生一个低电平作为中断信号。中断申请标志位AF和TF只能用软件清除。当读定时器时，返回当前倒计数的数值。
HYM8563采用的是串行I2C总线接口，通过两条线SDA和SCL在不同的芯片和模块间传递信息。SDA为串行数据线，SCL为串行时钟线，两条线都必须用上拉电阻与正电源相连。数据只在总线不忙时才可传送。

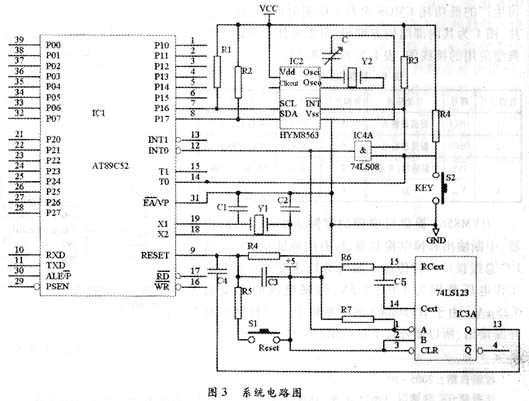

脚与允许的唤醒按键相与后连接到IC3A。IC3A(74LS123)为单稳态触发器，只要A脚有一低电平信号(边沿触发)输入，就会在Q端产生一高电平输出，高电平的宽度由R6和C5决定。当唤醒按键按下时，或者HYM8563警报器、定时器引起
脚产生低电平时，都会在IC4A的输出端产生低电平。该低电平触发IC3A产生具有一定宽度的高电平，最终引起单片机复位，唤醒进入掉电的单片机。

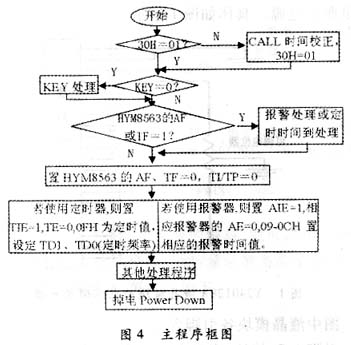

以上介绍了应用实时时钟芯片HYM8563构成低功耗单片机应用系统的方法，HYM8563只占用了单片机的2根引脚，尚有30根I/O引脚可以根据实际的需要在系统中扩展接口电路。这种系统的节电效果与掉电时间的长短有关，时间越长，效果越显著。
