音频杂讯和破音(click and pop)是扬声器或耳机产生的不良噪声。它是由注入扬声器线圈的瞬态电流脉冲引起的，该电流瞬间移动进出扬声器纸盆就造成了杂讯和破音。杂讯和破音可能使人的耳朵感到不愉快和厌烦。当音源上电或掉电(powering up or down)，或当音频信号减弱或被不同负载复用时，就会产生杂讯和破音。这些情况产生的瞬态脉冲通过扬声器负载放电，从而造成一种不良的杂讯和破音。

　　杂讯和破音的来源

　　杂讯和破音瞬变的一些常见原因是：电源瞬变;DC输入瞬变;音频驱动器偏移电压。

　　1. 电源瞬变

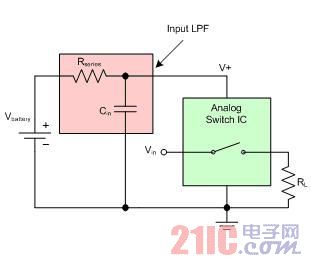

　　当音频元件的DC电源转换开(ON)关(OFF)时，由于变化的电源电压转换速率(slew rate)的缘故，扬声器或耳机的电压可能出现反跳(bounce)。尽管电源旁路(by-pass)电容有助于减少一个元件电源引脚上的噪声尖峰，如图1所示的建立在V+引脚的低通滤波器(LPF)之上的一项技术，可以进一步减少电源引脚的瞬变。

　　在IC的Vbattery电源引脚和V+引脚之间放上一个串联电阻RSeries，就构成了一个带有去耦电容Cin 的低通滤波器(LPF)。由于Intersil的音频开关IC消耗的电源电流≤10μA，这个解决方案很有效，在大小适当时，可以使串联电阻两端的电压降忽略不计。这个LPF可将DC电压的快转换速率瞬变转换成IC电源引脚上较慢的指数斜率。较慢的斜坡电压可以最大限度地减少电源的开关瞬变，同时消除开关输出端所有的注入电荷，这些电荷会导致负载上的杂讯和破音。

　　2. DC输入瞬变

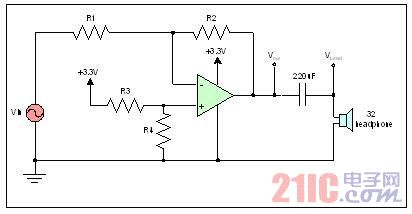

　　图2显示了一个简化布局的驱动一个32Ω耳机的单电源音频放大器，它广泛用于许多便携式媒体播放器。音频放大器的输出信号DC偏置在系统电源电压的一半，允许在正负方向的完整的音频信号摆幅。220μF隔直流(DC blocking)电容可消除耳机负载的DC偏置。220μF电容和32Ω负载阻抗构成了一个有22Hz转角频率的高通滤波器(HPF)，可覆盖整个音频带宽。

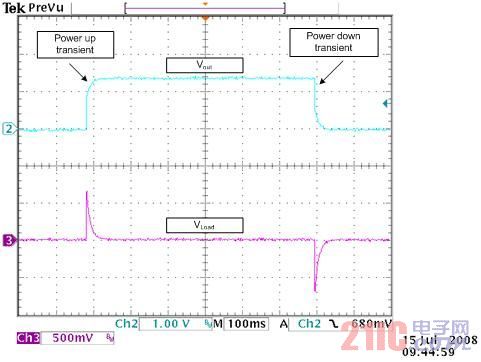

　　图3显示了随着音频放大器的上电和掉电在耳机上出现的瞬态电压波形。当音频放大器在DC偏置上电(退出休眠模式)或掉电(进入休眠模式)时，由于电容器的dv/dt的原理，电容的VLoad节点会出现一个瞬间电压变化。由于负载存在一个对地的DC路径，使电容放电回到0V。负载两端突然的DC电压变化可导致扬声器纸盆随瞬态脉冲电流运动，而出现杂讯和破音。
