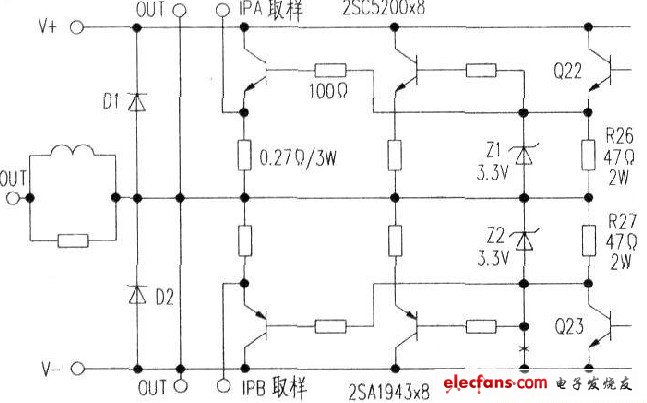

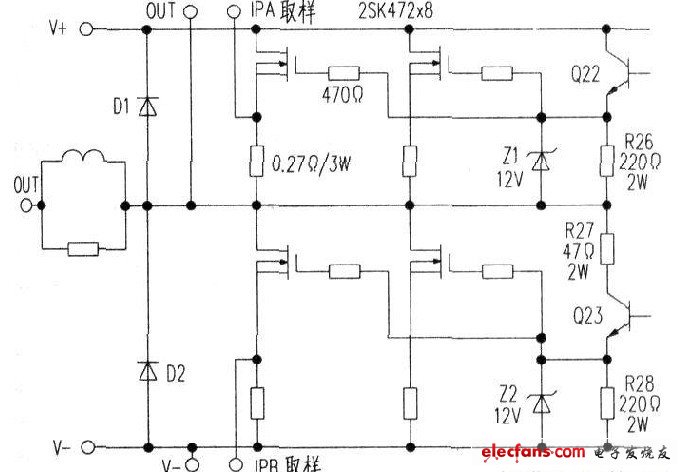

以ODL牌QSA-2400专业功放为例(电路见中图)。改装后对应电路见下图。由于MOS管与三极管驱动电压差异。为了保证电压推动管静态工作点基本保持不变，要重新选择R26和R27的阻值。Q22三极管原发射极电阻上的电压为3V.现改为O.57V。原三极管Iem=3V/220Ω=13.6mA。现三极管发射极电阻为Re=0.57V/13.6mA=41.9Ω取47Ω/2W。　　推动板改装：把R26和R27改成47Ω/2W电阻。短接R28。负电源MOS管驱动电压改从R27电阻端取得。

　　大功率电流输出极改装：三极管对应MOS管电极位置：b极对G极。c极对D极。e极对S极。

　　改装前要确定MOs管管脚排列2SK427管脚排列功能与A1943/C5200一致，可直接安装。大功率电阻不动，G极电阻原为470Ω，装三极管后改为100Ω，也可短接。原OUT—G之间的保护稳压二极管稳压值为12V，现改为3.3V.接法改正见下图。

　　保护电路改动：见右图、上图。负电源MOS管过流保护取样电压为源极负载电阻。取样连接为G极与v-。改为三极管后，取样电压为PNP型大功率管发射极负载电阻，取样连接为OUT与e极。负电源大功率管过流保护动作管Q614原为基极接Ipb，发射极接V-。现改为Q614的b极接OUT，e极接Ipb。

　　大功率三极管的选择：由于工作电压高及专业功放对高可靠性要求，三极管耐压应大于200V。

　　该功放输出功率要求不低于500W。管耗Pemax=0.2Psc=O.2×500=100W。根据安全参数要求，选东芝A1943/C5200大功率音响对管。其参数为：Uceo=230v，PCM=150w。为了保证音质，静态工作点设为甲乙类。每个功放管静态工作电流Iem=37mA。此时对应Vbe电压为0.57V。计算每管的静态功耗为：

　　100v×37mA=37w。每个声道有16个大功率管，一个声道静态功耗为16×3.7=59W。
