在车站、商场、学校等一些需要发布多变的实时信息或进行广告宣传的场所，黑板、纸张或是霓虹灯广告牌这些传统的媒介手段，不论是在显示效果还是可修改性上都已无法满足当前的需求。而 LED点阵显示屏具有耗电省、成本低、寿命长、占用空间小以及能够实时显示等特点，而且显示内容的信息量大，用户可随时任意自行编辑修改显示内容，因此，近年来已得到了广泛应用。
一、总体设计

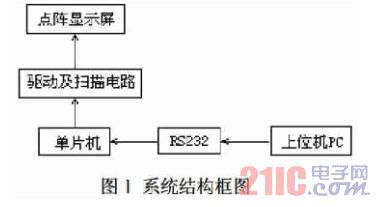

　　系统采用了上位机——下位机的结构构建，上位机为 PC机，通过串行通信接口与下位机显示系统进行通信[1]，以实现对显示内容的实时擦除、更新等操作；下位机系统主要包括单片机控制电路和显示电路两部分，汉字显示采用 16x16点阵模式，通过单片机的控制，实现字符从右往左滚动的动态显示效果。基本框图如图 1所示。

二、系统的硬件结构

2.1 MCU的选择

　　MCU是整个下位机系统的核心部件，其性能和片内资源很大程度上决定了该系统工作的灵活性、先进性和稳定性。基于此，本系统选用了 STC公司生产的 STC89C55RD+增强型 51单片机。

　　STC89C55RD+单片机的指令系统、硬件结构以及片内资源与标准8052单片机完全兼容，采用DIP40封装形式；支持的最高时钟频率为80M，能最大限度地提高MCU的运行速度；片内包含大容量的20KBFLASH程序存储器和1KB的数据存储器，其内部可用Data FLASH达58个扇区共29KB；具有在系统可编程（ISP）功能和在应用可编程（IAP）功能，可实现远程软件升级，无需编程器，从而大大缩短开发复杂度，同时可节省购买编程器的额外投入。

2.2 串行通信

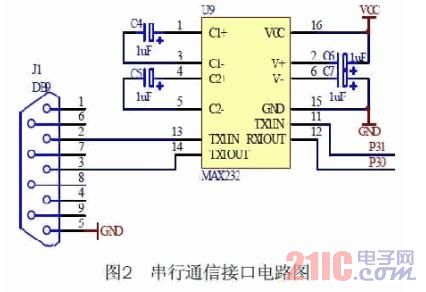

　　系统上位机和下位机通过串行通信接口进行联系。 STC89C55RD+单片机内部含有一个可编程的全双工串行通信接口，即 RXD（P3.0）和TXD（P3.1），具有 UART的全部功能，该接口电路能同时进行数据发送和接收。一般情况下只要通过RXD、TXD和GND三根线就可以实现与上位机PC的串行通信，根据通信距离的远近，可以选择RS232或RS485通信方式，由于本系统中显示屏控制电路与上位机PC的距离较近，故选用了RS-232标准总线接口。具体电路图如图2所示。
