摘要：为解决目前市场上销售的LED彩灯控制器闪烁频率不可调或不容易调的问题，设计出一种基于TTL电路的LED可调彩灯控制器，电路采用计数器和按钮开关作为手动档位控制，共有10档可调；配上译码器和数码管实现档位自动监测显示；由时间振荡电路和16通道多路复用器HCC4067BF组成可调定时器，可产生10组时钟振荡脉冲送入触发器DM74LS74AN；再由双D触发器74LS74作为分频器控制彩灯闪烁频率；通过实际组装电路调试，电路顺利实现了10个档位手动控制，通过改变LED彩灯闪烁频率，提高了LED彩灯控制性能和闪烁效果。
关键词：频率；可调；LED；彩灯

    在日常生活、生产中LED彩灯由于其低耗节能、灯光色彩丰富，造价低廉等特点而得到了广泛的应用。目前市场上销售的全硬件LED彩灯控制器大多数频率不可调，导致闪亮模式单一、选择性差。嵌入单片机的彩灯控制器，虽然可以通过修改程序来调整频率，但一般用户往往很难做到，从某种程度上说这也是一种频率单一的彩灯控制器。为此有必要对现有控制电路进行改进，在电路的设计上实现了档位控制和档位自动显示；通过可调定时器产生10组时钟振荡脉冲送入触发器DM74LS74AN；再由触发器74LS74实现四分频控制彩灯闪烁频率；实际组装电路调试结果表明，控制电路能对彩灯闪烁频率进行10组控制，进一步增强动态效果；提高了彩灯控制性能、制作简单、操作方便。

1 LED彩灯控制器的基本结构
    LED彩灯控制器的基本结构如图1所示，主要由档位控制器、可调定时器、档位显示、分频器、彩灯电路等组成，档位控制器设有按钮开关，共有0～9档可供选择，且可不断循环；档位显示电路由数据选择器SN74LS247N和七段LED数码管组成，能监控、显示按钮开关动作；可调定时器选用多谐振荡器实现，可提供10组定时控制，分频器采用双D触发器74L574，进行二分频和四分频；彩灯电路选择不同颜色发光二极组合。

2 控制器设计

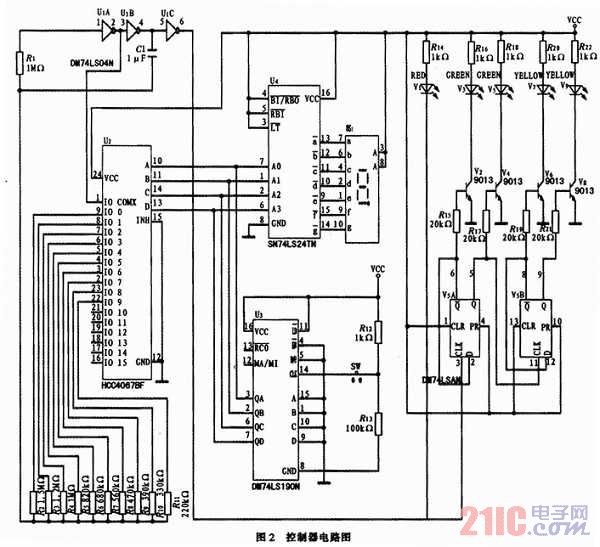

    整个电路主要由档位控制、定时、档位显示、分频、彩灯等电路组成，电路设计如图2所示。
