前段时间rd09朋友提供了FENG3对JDM PIC 编程器改进版的制作方法,我照做了一个,觉得这是一款性价比非常高的烧写器,为让大家在制作过程中少走弯路,尽快品尝到成功的喜悦,特撰此文共享。
JDM PIC 编程器最初的设计是一个奇特的创新,它非常灵活地运用了三极管及串口的工作原理,在无外部电源供应的情况下实现了VDD+5V、VPP+ 13V电源供应和时钟、数据的收发。而且串口的使用也不拘泥于其端口引脚的原定义,令人不得不佩服设计者的智慧。当初原设计时作者应该写了一个DOS下的驱动,而后来IC-PROG对其的支持使其在WINDOWS下面发扬光大。鉴于现在JDM被推荐和受欢迎的程度,我们实在应该感谢Jens Dyekjar Madsen创造了JDM,而Bonny Gijzen对它的支持则使其发扬光大。

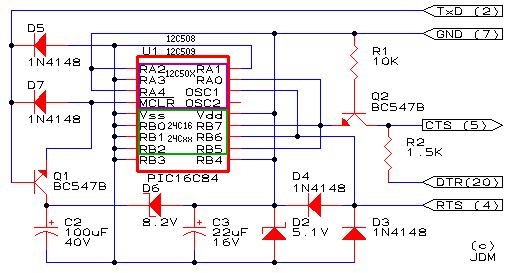

图一是其最初的设计线路,使用25针的串口,其端口名称在9针的串口中同样可以找到。RTS口在提供时钟信号的同时还通过D3、D4整流、5.1V (D2)稳压管提供+5.1V的VDD电压,DTR与CTS配合实现数据的传送与接受,而TxD则提供烧写时的VPP+13V,这里+13V经过D6与 D2串连稳压得到。这里VDD是一直有供应,而VPP只在烧写时供应。
图二是日本一个火腿族FENG3的改良版,最初的改良是为了使其可以用同一个卡座烧写40PIN及以下的直插式MCU,并且加了一个LED指示烧写状态。其后又增加了Q3,为的是在VPP在VDD之前加到MCU上,我在他的网站上没有找到关于为何要“VPP Befor VDD”的理由,但我猜想是为了一些有内部RC振荡的MCU所设计,因为如果使用有内部振荡的MCU而又选择了这个功能,在多次重复烧写时可能出现问题。试想如果MCU原来烧有程序,在VDD上电的同时MCU开始运作,由于有许多脚接地,在MCU初始化端口后就会导致某些设置成输出脚对地短路而烧坏 MCU。但是这里实现这个功能时有个问题,这将在其后说明。
按FENG3的说明,“制作这个烧写器之前,我推荐首先查一下您的个人计算机串口有没有足够的电压输出。如果TxD, DTR, 和 RTS没有超过±7.5V,这个烧写器将不能正常工作。特别是最近的手提电脑通常使用低电压的RS232芯片。”我在这里要说明的是,实际上在±7.5V 范围烧写器还是不能工作的。至少要达到13.5V才行。什么道理大家可以想到。
FENG3提示其它的要点有6个,请制作者仔细阅读:
