其中：K，α，β均是二阶可调均衡器的可变参数，参数K控制幅度增强或减弱，参数β控制幅度响应的峰或谷，即中心频率w0的位置，或称幅度响应的谐振峰的位置，而参数α控制其3 dB带宽Bw。
2 可变参数数字均衡器的频响特性
由一、二阶可变参数数字均衡器的数学模型，利用Matlab软件编写程序，得到均衡器的频响特性曲线。

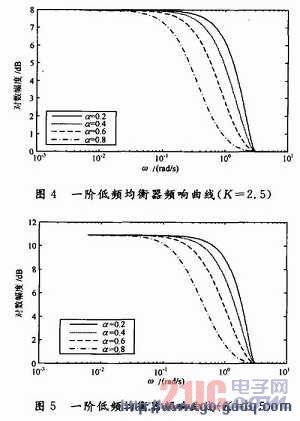

设定K=3．5和K=2．5不变，α变化时，一阶低频数字均衡器的频响特性曲线如图4和图5所示。

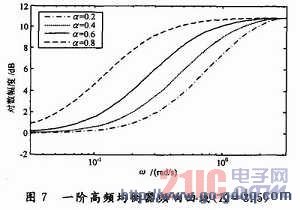

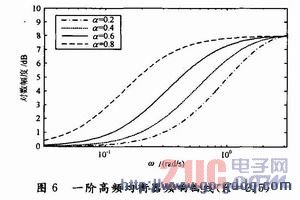

设定K=3．5和K=2．5不变，α变化时，一阶高频数字均衡器的频响特性曲线如图6和图7所示。
从上述均衡器的频响特性曲线图可以看出，两个可变参数中，参数K控制频率响应中幅度的变化大小，而参数α控制均衡器的3 dB截止频率wc。
