噪声系数测试仪，如Agilent公司的N8?73A噪声系数分析仪，产生28V DC脉冲信号驱动噪声源(HP346A/B)，该噪声源产生噪声驱动待测器件(DUT)。使用噪声系数分析仪测量待测器件的输出。由于分析仪已知噪声源的输入噪声和信噪比，DUT的噪声系数可以在内部计算和在屏幕上显示。对于某些应用(混频器和接收机)，可能需要本振(LO)信号，如图1所示。当然，测量之前必须在噪声系数测试仪中设置某些参数，如频率范围、应用(放大器/混频器)等。

      使用噪声系数测试仪是测量噪声系数的最直接方法。在大多数情况下也是最准确地。工程师可在特定的频率范围内测量噪声系数，分析仪能够同时显示增益和噪声系数帮助测量。分析仪具有频率限制。例如，AgilentN8?73A可工作频率为10MHz至3GHz。当测量很高的噪声系数时，例如噪声系数超过10dB，测量结果非常不准确。这种方法需要非常昂贵的设备。

　　增益法

　　前面提到，除了直接使用噪声系数测试仪外还可以采用其他方法测量噪声系数。这些方法需要更多测量和计算，但是在某种条件下，这些方法更加方便和准确。其中一个常用的方法叫做“增益法”，它是基于前面给出的噪声因数的定义：

　　

　　在这个定义中，噪声由两个因素产生。一个是到达射频系统输入的干扰，与需要的有用信号不同。第二个是由于射频系统载波的随机扰动(LNA，混频器和接收机等)。第二种情况是布朗运动的结果，应用于任何电子器件中的热平衡，器件的可利用的噪声功率为：

　　PNA=kTΔF

　　这里的k等于波尔兹曼常量(1.38*10-23焦耳/ΔK)，T为温度，单位为开尔文，ΔF=噪声带宽(Hz)。在室温(290ΔK)时，噪声功率谱密度PNAD-174dBm/Hz.因而我们有以下的公式：

　　NF=PNOUT-(-174dBm/Hz+20*log10(BW)+Gain)

　　在公式中，PPNOUT是已测的总共输出噪声功率，-174dBm/Hz是290°K时环境噪声的功率谱密度。BW 是感兴趣的频率带宽。Gain是系统的增益。NF是DUT的噪声系数。公式中的每个变量均为对数。为简化公式，我们可以直接测量输出噪声功率谱密度 (dBm/Hz)，这时公式变为：

　　NF=PNOUTD+174dBm/Hz-Gain

　　为了使用增益法测量噪声系数，DUT的增益需要预先确定的。DUT的输入需要端接特性阻抗(射频应用为50Ω，视频/电缆应用为75Ω)。输出噪声功率谱密度可使用频谱分析仪测量。

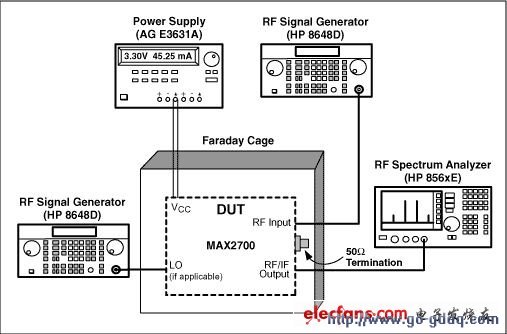

　　增益法测量的装置见图2。

　　

　　图2。

　　作为一个例子，我们测量MAX2700噪声系数的。在指定的LNA增益设置和VPAGC下测量得到的增益为80dB。接着，如上图装置仪器，射频输入用50Ω负载端接。在频谱仪上读出输出噪声功率谱密度为-90dBm/Hz。为获得稳定和准确的噪声密度读数，选择最优的解析带宽(RBW)与视频带宽(VBW)为RBW/VBW=0.3。计算得到的NF为：

　　-90dBm/Hz+174dBm/Hz-80dB=4.0dB

　　只要频谱分析仪允许，增益法可适用于任何频率范围内。最大的限制来自于频谱分析仪的噪声基底。在公式中可以看到，当噪声系数较低(小于10dB)时，(PNOUTD-Gain) 接近于-170dBm/Hz，通常LNA的增益约为20dB。这样我们需要测量-150dBm/Hz的噪声功率谱密度，这个值低于大多数频谱仪的噪声基底。在我们的例子中，系统增益非常高，因而大多数频谱仪均可准确测量噪声系数。类似地，如果DUT的噪声系数非常高(比如高于30dB)，这个方法也非常准确。

　　
