噪声系数测量方法
来源:本站整理  作者:佚名  2011-05-27 07:47:30



    在无线通信系统中,噪声系数(NF)或者相对应的噪声因数(F)定义了噪声性能和对接收机灵敏度的贡献。本文详细阐述这个重要的参数及其不同的测量方法。

  噪声因数和噪声系数

  噪声系数有时也指噪声因数。两者简单的关系为:

  NF=10*log10(F)

  定义噪声系数(噪声因数)包含了射频系统噪声性能的重要信息,标准的定义为:



  从这个定义可以推导出很多常用的噪声系数(噪声因数)公式。

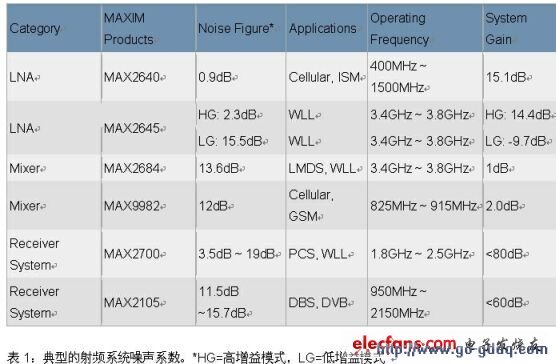

  噪声系数的测量方法随应用的不同而不同。从表1可看出,一些应用具有高增益和低噪声系数(低噪声放大器(LNA)在高增益模式下),一些则具有低增益和高噪声系数(混频器和LNA在低增益模式下),一些则具有非常高的增益和宽范围的噪声系数(接收机系统)。因此测量方法必须仔细选择。本文中将讨论噪声系数测试仪法和其他两个方法:增益法和Y系数法。

  使用噪声系数测试仪

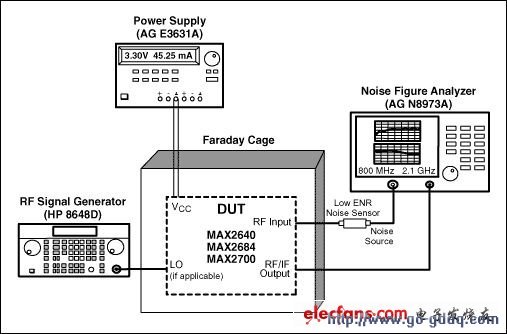

  噪声系数测试/分析仪在图1种给出。



  图1。

[1] [2] [3]  下一页
