LMH6622用作下行低噪声前置放大器

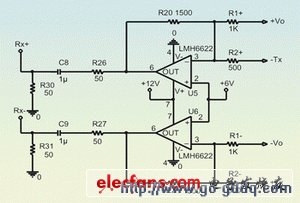

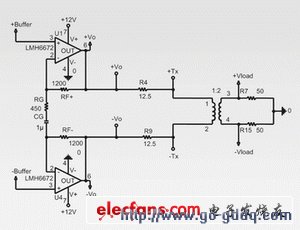

　　由于LMH6622的噪声及失真率较低,因此可用作下行链路的低噪声前置放大器。低噪声及低失真率这两个优点可确保接收通路具有很高的动态范围,以满足 ADSL标准有关线性度及噪声的严格规定。图4的LMH6622芯片可以实现反相加法放大器的功能,以便提供接收前置放大器通道增益,并消除驱动器的回波信号。为了消除接收通道上的驱动器回波信号的干扰,R1+必须设定为2×R2+,而 R1-也必须设定为 2×R2-。实际应用中,由于信号匹配并不理想,因此混合抑制约为12dB。在仿真时可以改变电阻值,以便测试出接收电路的真正性能。

　　在提供这些设计芯片的基础上,美国国家半导体公司还提供了一个可上网查阅的数据库。很显然,若从零开始设计运算放大器的SPICE模型以供仿真的过程不仅很困难而且费时,所以,该公司专门设立了OrCAD Capture数据库以及PSPICE模型数据库,储存有关采用先进 VIP10工艺技术制造的高速运算放大器的资料,其中包括 LMH 系列高速运算放大器的性能表现模型及运算放大器的电路图符号。
