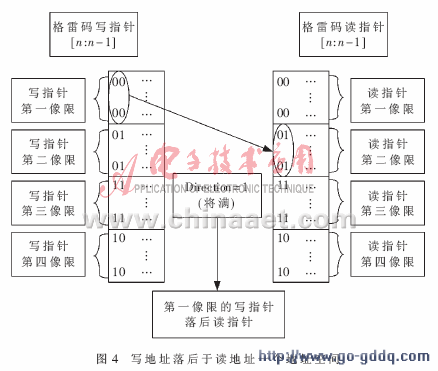

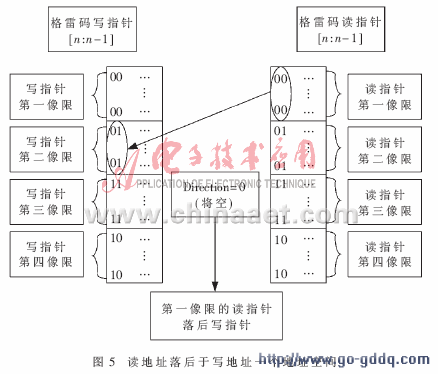

(2)空满状态产生逻辑：对于空、满标志，设计中采用的解决方法是将地址空间划分为4个连续区间，将取自每个指针最高位和次高位的4位地址状态进行译码，以判定当2个指针相等时FIFO存储器是处于满状态还是空状态。如图4和5所示，如果写指针落后于读指针一个区间，说明FIFO存储器将可能为满状态；如果读指针落后于写指针一个信号区，说明FIFO存储器将可能为空状态。利用一个状态锁存器，当写指针在读指针后一个地址空间时将锁存器置位；当读指针在写指针后一个地址空间时将锁存器清零。在读指针与写指针相等时，如果锁存器值为1，FIFO存储器是满状态；如果锁存器值为0，FIFO存储器是空状态。由图4和5可以写出状态锁存器的置位和复位的逻辑关系：
