FIFO(First In First Out)是一种常用于数据缓存的电路器件，可应用于高速数据采集、多处理器接口和视频信号的时序控制等领域。在Camera Link接口中，需要将28 bit的TTL/CMOS信号同时送给Camera Link接口芯片，其中28 bit信号包括24 bit数据信号和4 bit控制信号(帧有效FVAL信号和行有效LVAL信号等)。而进入FPGA中的只有数据信号，所以，异步FIFO要有在控制图像数据时序的同时，生成FVAL和LVAL同步控制信号的功能。在这种情况下，目前常用的FIFO器件很难满足系统的要求。文中采用Verilog HDL语言设计了一种异步FIFO，它不仅提供数据缓冲，而且能够匹配Camera Link接口标准。
1 异步FIFO设计

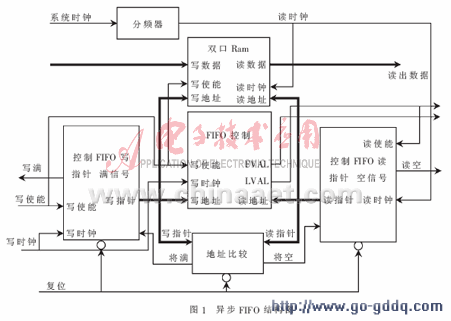

     异步FIFO由FIFO主控模块（包含存储单元）、读地址及空标志产生模块、写地址及满标志产生模块、异步比较模块4部分组成，结构图如图1所示。整个FIFO分为2个独立的时钟域，即读时钟域和写时钟域，FIFO的存储介质为一块双口RAM，可以同时进行读写操作。在写时钟域部分，由写地址及满标志模块产生写地址和写满标志信号，写时钟信号和写使能信号由系统数据生成模块给出，写入的数据由主控模块存储在双端口RAM中；在读时钟域部分，由读地址及空标志模块产生读地址和读空标志信号，读时钟信号由系统时钟通过分频器得到，读使能使用视频同步信号中的行同步LVAL信号，读出数据由主控制模块从双端口RAM中读出并连同视频同步信号一起发送到Camera Link接口。由异步比较模块对读、写地址进行比较，并产生将满(nfull_n)、将空(nempty_n)信号。

2 设计的难点
    对于通用的FIFO，不能直接应用到Camera Link接口中，也不能通过简单修改现成的FIFO模块而得到，这是因为异步FIFO的设计存在以下难点：

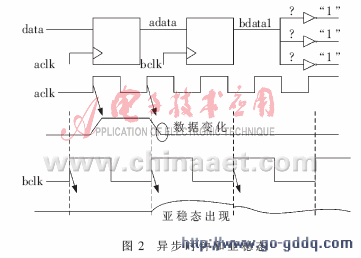

     (1)亚稳态问题：在信号传输中，每种触发器都有时序要求，并在工作过程中存在数据的建立时间和保持时间。对于使用上升沿触发的触发器来说，建立时间（Setup Time）是在时钟上升沿到来之前，触发器数据保持稳定的最小时间；而保持时间（Hold Time）是在时钟上升沿到来之后，触发器数据还应该保持的最小时间。在时钟上升沿前后的这个窗口内数据应该保持不变，否则会使触发器工作在一个不确定的状态，即亚稳态。如图2所示。当触发器处于亚稳态，且处于亚稳态的时间超过了一个时钟周期时，这种不确定的状态将会影响到下一级的触发器，最终导致连锁反应，从而使整个系统功能失常。

    (2)FIFO空、满标志产生逻辑：一个好的FIFO设计的基本要求是：写满不溢出；读空又不多读。传统的异步FIFO把读写地址信号同步后再进行比较以产生空满标志，由于读写地址的每一位都需要两级同步电路，大量使用寄存器必然要占用很大的面积。这种方法不适合设计大容量的FIFO。当读、写指针相等也就是指向同一个内存位置时，FIFO可能处于满或空两种状态，必须区分FIFO是处于空状态还是满状态。
     (3)Camera Link接口的匹配：由于异步FIFO在控制数据时序的同时，还要产生视频同步控制信号，并按照控制信号的时序将数据读出。设计中，只用到Camera Link接口中的帧有效信号FVAL和行有效信号LVAL，当FVAL和LVAL信号为高时，才能将数据读出，为低时，数据不能读出。所以双重的时序控制很难稳定，Camera Link接口的匹配也很难达到要求。
3 问题的解决

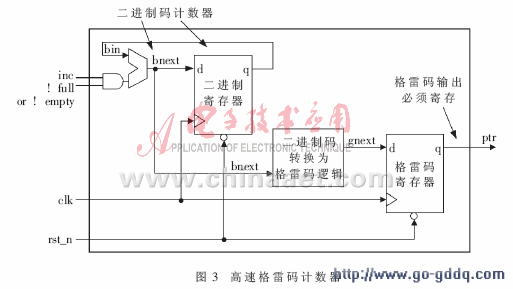

    (1)高速的格雷码指针：对于亚稳态问题，采用高速的格雷码指针来解决。设计中读、写地址采用格雷码，用两组寄存器作为格雷码指针。一组二进制计数器，而另一组用来存放二进制码到格雷码转换(Binary-to-Gray)的值。图3是高速格雷码计数器的示意图。加法器的附加条件分别是读(或写)使能和空(或满)标志。当读(或写)使能有效(高电平)且FIFO存储器处在非空(或非满)状态时就对二进制序列加一，否则二进制序列加零(保持不变)；然后通过Binary-to-Gray电路将二进制bnext转换为格雷码gnext，这个转换电路是由n个二输入异或门组成，在下一个时钟沿gnext被存到格雷码指针中。
