PXI技术概览
    PXI（PCI eXtensions for Instrumentation）不仅是一个总线技术，同时也是一个基于PC技术的模块化I/O的标准，为基于PC技术的自动化测试测量与控制系统架构添加了集成的定时和同步功能、工业级的坚固设计，以及更多的通道数。自1997年由NI公司提出以来，现在PXI已经成为一个受到全球超过70家厂商共同支持的标准。

    通常一个PXI系统由机箱、控制器与模块化I/O三部分所组成（见图1）。在PXI标准中，针对模块化仪器和CPU之间数据传输的核心内部数据总线是带宽达到132MB/s的PCI总线。此外，PXI标准设计中需要一个专用的定时和触发总线，以进行不同模块之间的同步（见图2）。使用PXI架构，用户可以得益于PC技术的低成本、易用性以及灵活性，并且便于随PC技术发展为系统进行性能升级。无论您是准备构建一个仪器平台、数据采集系统、自动化测试系统、工业自动化系统、或是实时控制系统，PXI的开放式工业标准特性都能够帮助降低系统的总成本和开发时间，增强系统性能和带宽，使系统集成工作变得轻松简单，同时确保系统具有长期可维护性。

图1 典型的PXI系统组成

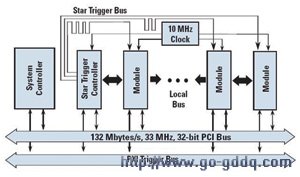

图2 PXI背板集成的数据总线与定时/触发总线

PXI的广泛应用
      PXI标准由PXI系统联盟（PXISA）进行管理，这是一个由世界各地超过70家公司共同签约的联盟，其宗旨是为了推动PXI标准的应用，保证标准的交互操作性，并维护PXI规范。随着PXI已成为一个标准平台，一些世界领先的测试系统供应商也将他们的测试解决方案转向PXI平台，包括NI、Agilent、PICkering在内的许多测试设备厂商均已将PXI视为模块化仪器的主流标准。据PXI联盟统计，截止2010年5月，全球已部署的PXI系统已经超过10万套，而部署的模块更是多达60万个以上。PXI已成为主流的自动化测试平台。

      70余家PXISA成员现在提供超过1500种PXI外围模块，包括模拟和数字I/O、高速仪器、视觉系统、运动控制、各类总线接口，以及基于FPGA可重配置的I/O模块等。用户可以根据需要选择相应的模块灵活构建自动化测试或控制系统。除了齐备的功能之外，PXI更是一个高性能平台，许多业内最高性能的仪器设备都是基于PXI平台的，包括高达24位分辨率的数字化仪（NI PXI-5922）、最精确的71/2位数字万用表（NI PXI-4071）、具有超低相位噪声和底噪的矢量信号分析仪（NI PXIe-5665）等等。由于PXI的模块化特性，便于厂商在第一时间利用最新技术（如最新ADC、ASIC、FPGA等）推出新产品，从而使PXI用户在最大程度保持投资的同时可以通过模块升级享受最新技术带来的性能提升。

      作为PXI标准的提出者和倡导者，NI在过去13年中发布了超过400种PXI产品，仅在2010年就发布了48款PXI新产品，不断拓展基于PXI的模块化测试系统性能和应用范围；同时不断为PXI平台引入最新商用技术（如最新多核处理器、PCI Express、FPGA等），并持续对PXI产品提供软件（包括驱动）的升级维护以及技术支持。

      从消费电子、半导体、汽车、军事和航空，到医疗设备测试等等，PXI已经成为一系列测试测量应用的理想平台。无论应用于设计验证，还是生产线测试的机架式应用，或是为车载数据记录开发便携式或嵌入式系统，PXI都有合适的解决方案。
