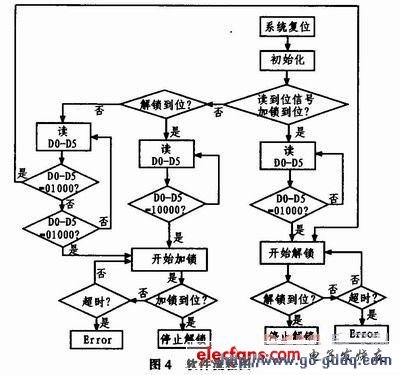

根据上述工作过程，软件设计流程图如下。
3 实验结果
该检测调试仪可以在系统断电的状态下，通过外部电源供电，很好地控制锁定机构的各个方向的运动，完成对锁定机构全方位的检测，这大大方便了故障定位，减少了排故时对系统造成的损害。该装置还可以作为调试工具，对锁定机构进行上整机之前的单独调试，这对降低系统故障率有很大帮助。
该检测调试仪未设计在线调试功能，故障监测性差，下一步的改进中，将实现用串口通信实时检测测试信号，这样在整机调试中，可以在线监测系统对锁定机构的控制信号。
4 总结
该检测调试仪工装具有以下特点：
结构简单，便于携带，只需用舰船配备28 V电源即可工作;电路结构简洁，可靠性好;操作简单，单人即可完成，节省人力。
实验证明，该锁定机构检测调试仪能够在跟踪仪不加电状况下，独立完成对方位锁定机构的全方位检测。这为今后的调试工作，以及设备的售后维护和维修工作提供了极大的便利，为高效率的工作奠定了良好的基础。
