基于PXI和LabVIEW的无源干扰设备测试诊断系统构建
来源:本站整理  作者:佚名  2011-05-27 07:48:15



1.1 系统硬件设计
    测试诊断系统硬件由自动测试设备(ATE)和接口适配器(TUA)等组成。其原理组成框图如图2所示。
    ATE主要提供各被测件所需的硬件测试资源和系统自身运行所需的硬件资源。按目前的测控技术环境,设计者选择基于VXI,PXI等标准总线技术的货架产品是构建ATE高效、快捷的最优途径。基于对体积、重量、机动性等的考虑,本系统采用PXI+GPIB总线的混合结构,由PXI总线仪器、GPIB总线程控直流电源等组成。
1.1.1 PXI总线仪器
    PXI(PCI Extensions for Instrumentation,面向仪器系统的PCI扩展)是一种高性价比的基于PC的自动化测量平台。系统选用3U尺寸的大功率14槽机箱NI PXI-1044,该机箱集成了PXI规范要求的冷却系统;控制计算机采用嵌入式控制器NI PXI-8105作为整个测试诊断系统的主控机,它内含2.0 GHz的Inetel双核处理器、2 GB内存、60 GB硬盘、1个RS 232接口、4个USB接口、1个GPIB接口。仪器模块包括ACX1553,PXI-2503,PXI-4055,PXI-6254,PXI 5509,PXI-6514。
    双通道MIL-STD-1553B PXI模块ACX1553用于模拟和测试机上多功能显示器和控制器间通信的MIL-STD-1553B数据;两块48×1线矩阵开关PXI-2503用于切换各种测量信号;d.jpg位数字多用表PXI-4065用于测量各种电压、电阻;3块32通道、16位数据采集模块PXI-6254用于72路箔条或36路红外点火脉冲幅度、宽度的采集;96通道数字I/O模块PXI-6509用于模拟弹种识别等TTL电平信号;64通道工业数字I/OPXI-6514用于模拟干扰弹投放28 V电平信号。
1.1.2 GPIB总线仪器
    本系统采用AglientN5766大功率直流电源,以提供被测件整机及各分机所需各种直流电源。
1.1.3 接口适配器
    接口适配器是被测无源干扰设备信号的预处理和转接装置,完成所有被测件与PXI总线仪器、大功率直流电源接口的机械、电气连接。接口适配器主要由信号调理板、资源分配板、继电器控制板等组成。信号调理板主要完成各种PXI模块资源信号和被测件所需信号的匹配、调理;资源分配板将各PXI模块资源分配至适配器前面板的被测件接口及信号调理板中;继电器控制板主要完成对4种外场可更换单元(IRU)的电源供给控制。
1.1.4 连接电缆
    连接电缆有4种:第一种是PXI模块、大功率直流电源和接口适配器间的输入/输出电缆;第二种是连接适配器和被测件的测试电缆;第三种是系统自检电缆;第四种是系统计量电缆。
1.1.5 容箱
    为了满足用户的机动性需求,本系统采用2个进口防震机箱,选用ECS公司7000系列10U高度的产品,仪器安装标准为19英寸,机箱深度为910 mm。
1.1.6 被测件
    在本系统中,被测件(UUT)是一套无源干扰设备,它包括电磁滤波器、控制器、顺序器、发射器等4种类别的9个LRU。
1.2 系统软件设计

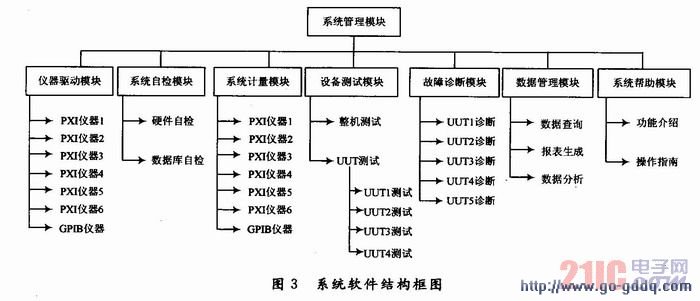

    软件是测试诊断系统的运行核心。无源干扰设备测试诊断系统软件部分以Windows XP为操作系统、以基于“图形”的集成化程序开发环境LabVIEW为测试程序开发平台、以基于神经网络、模糊逻辑、专家系统的INCON 2.0为故障诊断推理平台进行设计,负责完成测试流程的控制、测试数据的分析、测试结果的记录等功能。它采用模块化设计,主要包括:系统管理模块、仪器驱动模块、系统自检模块、系统计量模块、设备测试模块、故障诊断模块、数据管理模块等,其软件结构如图3所示。
