基于边界扫描的电路板快速测试系统设计
来源:本站整理  作者:佚名  2011-05-27 07:48:12



 摘要:本文设计了一套基于边界扫描的电路板快速测试系统,该系统利用计算机并行端口,通过适配器发送、接收测试向量,然后对采集数据进行分析,显示测试结果。本文主要介绍了该系统的硬件结构、软件思想和诊断策略。经实验,该系统能够为维修人员提供有力的支持。

  1 引 言

  随着电子技术的不断发展,电子设备中越来越多的使用大规模可编程数字逻辑器件,如 FPGA 等。这种器件的使用提高了电子设备的性能,增加了可靠性,但是与此同时复杂的逻 辑关系、细密的引脚也给设备的维修带来了巨大的压力。维修人员无法通过探针来测量芯片 引脚上的波形,而使用“针床”等专用测试平台又需要付出很高的成本。边界扫描技术的诞 生为这一问题提供了一个新的解决途径。边界扫描协议是联合测试工作组(JTAG:Joint TEST action GROUP)提出了,并于1990 年形成了IEEE 1149.1 工业标准。该标准通过设置在器件 输入输出引脚与内核电路之间的边界扫描单元对器件及外围电路进行测试,从而提高了电路 板的可测性。边界扫描就像一根“虚拟探针”,能够在不影响电路板正常工作的同时,采集 芯片引脚的状态信息,通过分析这些信息达到故障诊断功能。本文针对当前复杂数字电路板 快速测试难的现状,设计了一套基于边界扫描的电路板测试系统,利用该系统可以对含有边 界扫描接口的复杂数字电路板进行快速诊断,帮助维修人员进行维修。

  2 基于边界扫描的电路板测试系统设计

  2.1 设计需求

  (1)对于包含边界扫描接口的电路均可测试,用户需根据实际情况自定义被测电路板JTAG 扫描链结构。

  (2)既能在线对电路板上边界扫描链路及接口信号进行采集,又能在离线状态实现对电路 板上模块的测试功能。

  (3)能够实现数据的显示、录制、分析,预置系统触发、停止条件的功能。

  (4)对采集到的信号进行快速分析,产生测试报告供维修人员使用。

  2.2 基本结构及工作原理

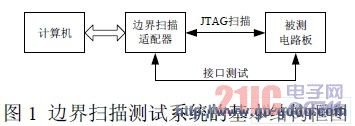

  该系统包括一台计算机和一个边界扫描适配器,两者使用计算机并口相连,其整体结构 框图如图1 所示。

  使用该边界扫描测试系统进行测试时应首先进行电路板上扫描链的测试,确保扫描链正 常。然后根据实际情况选择进行在线功能测试或者离线功能测试。在线功能测试即电路板不 脱离设备,通过采集电路板内边界扫描单元及电路板接口的数据判断电路板工作状态和故障 分布情况。此步骤适合于对电路板进行快速诊断、快速维修时使用。离线功能测试即电路板 脱离设备,在连接好电源后,由测试系统对电路板进行信号加载,分模块对整个电路进行测 试。此步骤适合于对故障电路板维修时使用。如果怀疑系统自身出现故障,可以通过自测试 进行诊断。
