RDA55N两波段收音机工作原理分析
来源:本站整理  作者:佚名  2011-06-05 09:17:42



  RDA55N采用LA1816M、TDA2822M集成电路,系AM/FM手调式两波段收音。

  LA1816M(N1)芯片内含AM/FM两部分电路。AM部分有高频放大、混频、本振、中放、检波、AGC、缓冲放大器;FM部分有高频敉大、混频、本振、中放、鉴频、立体声解码器等。其内部还有AM/FM转换开关及立体声驱动电路。TDA2822M(N2)是双声道音频放大器,静态电流和交,叉失真非常小,工作电压适应范围宽,外接元件小。

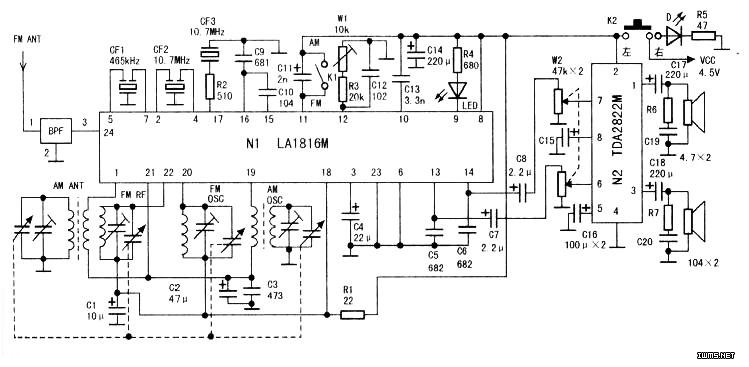

  工作原理(电路见图)

  1.FM收音K1断开,K2位于左时,工作于FM状态。天线接收的FM信号通过BPF输入N1(24)脚,经高频放大后与(20)脚本振信号在内部进行混频,然后从(2)脚输出10.7MHz的中频信号,通过三端中频滤波器到(4)脚,通过内部FM中放,鉴频((17)脚)后从(16)脚输出,通过C1O耦合至(15)脚立体声解码电路,并从(13)、(14)脚输出左、右声道音频信号经输出耦合电容C7、C8、W2音量调节到N2(7)、(6)脚进行音频放大,推动左、右声道扬声器发声,同时点亮LED。

  2.AM收音K1闭合,电路处于AM接收状态。AM信号从中波磁棒天线到N1(1)脚,经高频放大与(19)脚的本振信号进行混频,再从(5)脚输出465kHz中频信号,通过CF1到(7)脚进入内部AM中放,检波后从(16)脚输出音频信号,经CIO耦合到(15)脚。由于立体声开关的作用,此时AM信号直通立体声解码电路,也由(13)、(14)脚输出到N2(7)、(6)脚进行音频放大,推动扬声器发声,不过此时声音是伪“立体声”。

  3.照明K2置于右处,切断收音机电源,Φ5mm白色发光二极管D被点亮。R5是限流电阻,K2置于中间位置时切断电源。
