无线充电系统设计原理与实作讲析
来源:本站整理  作者:佚名  2011-06-05 09:17:44



  4 高转换效率仰赖先进规格零件与材料

  现今无线充电系统都采用共振的方式进行设计,在架构上都大至相同有下列这些构造:

  4.1发射器内有

  A. 直流电源输入

  B. 频率产生装置

  C. 切换电力的开关

  D. 发射的线圈与电容谐振组合





  4.2 接收器内有

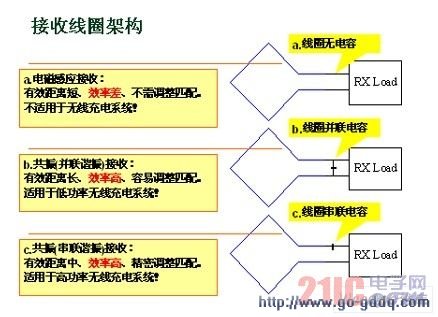

  A. 接收的线圈与电容谐振组合

  B. 整流器

  C. 滤波与稳压器

  D. 直流电源输出


  在样的架构下从发射器的1.直流电源输入到接收器 D.直流电源输出应过的每一个环节都是效率损耗的要点,在电源电路中电流通过的每一个有阻抗特性的零件都会在上面损耗部份能量,这几年材料的进步也让无线充电的实用化大增,其中有几样先进零件是无线充电系统中与传输效率相关的,为了达到高转换效率需要将这些零件与材料作组合运用。

  A. 频率产生装置:目前有数家公司将此部份开发成IC销售,其为发射电路板上的关键零件。

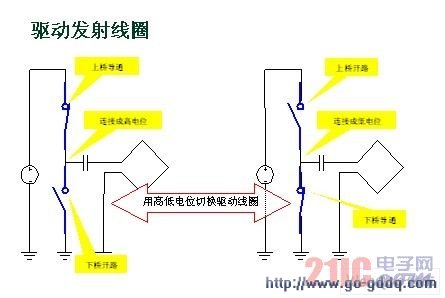

  B. 切换电力的开关:大多为MOSFET所构成,低导通阻抗与高切换速度是选用的要点。

  C. 发射/接收的线圈与电容谐振组合:此部份为过去从未出现过的技术,由于无规则可循所以只能透过不断的尝试,另外未了阻绝多于的能量散到其它地方,于线圈的未感应侧都会家上磁性材料,这类的材料特性也是全新的应用。

  D. 整流器:由于在线圈上的操作都是高频率、高电压的能量讯号需要能有效的换成直流电才能给受电装置使用,目前大多采用超低VF的萧特基二极管所构成。

  E. 滤波与稳压器:这部份难度在接收装置空间有限,设计上要小型化的困难处,通常高转换效率的电路配置大体积被动零件。
