3．2 软件功能设计
触屏控制电路采用TopTouch公司的控制模块M5UG，板载触屏控制芯片AD7845、USB接口控制芯片CY7C63723C及配置寄存器93LC46，实现触屏的逻辑控制、标准比较电压的生成、按压点电压数据的采集、转换及传输。
计算机端程序采用VS2005开发，键盘驱动采用Cypress公司的CYUSB开发包设计，实现计算机对键盘资源的访问，进行查询、设置、读取等操作。

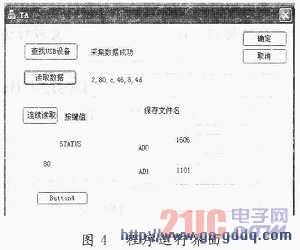

软件运行界面如图4所示，首先查找USB设备，通过设备描述字符获取织物键盘设备，建立设备连接后就可以读取设备操控产生的数据。其中，STATUS表明本次读取数据是否正确，在数据传输正常时，AD0，AD1是按压点横向、纵向电压AD转换值，通过坐标转换公式即可得到二维坐标值。
式中：Px，Py是按压点横向及纵向位置。Vs是全幅面电压差的A／D转换值，系统中为12位A／D转换满刻度值2 048；Vx，Vy是按压点横向、纵向测得的电压转换值，如图4中AD0，AD1所取值。Lx，Ly是织物长度及宽度，可取1则实现两者的归一化处理，适应不同的键盘尺寸。
3．3 线性度测试实验

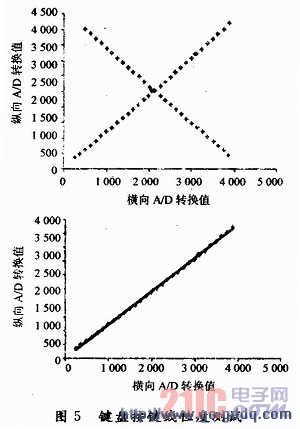

在织物键盘对角线上以0．5 cm的距离进行按压位置线性度测试。两组对角线数据每组60个点，数据分布如图5(a)，按压点分布均匀对称。图5(b)为一对角线的线性拟合结果图，采用直线方程进行拟合，R2值达0．999 5，说明织物键盘的线性度非常好，完全满足实际应用的需求。
4 结语
采用表面电阻值分布均匀的导电织物作为触摸操控设备的传感器，通过结构设计可实现键盘鼠标等输入设备，满足人们对轻便、柔性输入设备的需求。现有导电织物面料表面电阻值范围从几十欧到几千欧，差异较大，需选取标准差率小于0．5％的织物以获得较好的一致性。采用触摸屏技术与导电织物相结合可实现键盘、鼠标等功能，相较基于开关信号输入的扫描式键盘，具有更紧凑的结构，更丰富的功能，可更好满足实用需求。
