1.  蝶形计算

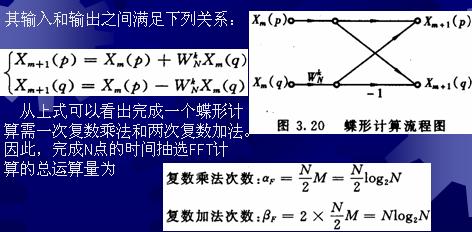

任何一个N为2的整数幂(即N=2M)的DFT，都可以通过M次分解，最后成为2点的 DFT来计算。M次分解构成了从x(n)到X(k)的M级迭代计算，每级由N/2个蝶形组成。图3.20表示了蝶形的一般形式表示。
其输入和输出之间满足下列关系：

大多数情况下复数乘法所花的时间最多，因此下面仅以复数乘法的计算次数为例来与直接计算进行比较。

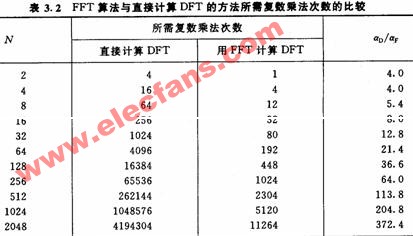

直接计算DFT需要的乘法次数为αD=N2，于是有例如，当N=1024时，则：   205，即直接计算DFT所需复数乘法次数约为FFT的205倍。显然，N越大，FFT的速度优势越大。

同址(原位)计算
图3. 19包含log2N级迭代运算，每级由N/2个蝶形计算构成。蝶形计算的优点是可以进行所谓同址或原位计算。
现在来考察第一级的计算规律。设将输入x(0)，x(4)，x(2)，x(6)， x(1)，x(5)，x(3)，x(7)分别存入计算机的存储单元M(1), M(2), M(3),…，M(7)和M(8)中。首先，存储单元M(1)和M(2)中的数据x(0)和x(4)进入运算器并进行蝶形运算，流图中各蝶形的输入量或输出量是互不相重的，任何一个蝶形的二个输入量经蝶形运算后，便失去了利用价值，不再需要保存。这样，蝶形运算后的结果便可以送到M(1)和M(2)存储起来。类似地，M(3)和M(4)中的x(2)和x(6)进入运算器进行蝶形运算后的结果也被送回 到M(3)和M(4)保存，等等。第二级运算与第一级类似，不过，M(1)和M(3)存储单元中的数 据进行蝶形运算后的结果被送回M(1)和M(3)保存，M(2)和M(4)中的数据进行蝶形运算 后送回M(2)和M(4)保存，等等。这样一直到最后一级的最后一个蝶形运算完成。

蝶形运算的特点是，首先每一个蝶形运算都需要两个输入数据，计算结果也是两个数据，与其它结点的数据无关，其它蝶形运算也与这两结点的数据无关、因此，一个蝶形 运算一旦计算完毕，原输入数据便失效了。这就意味着输出数据可以立即使用原输 人数据结点所占用的内存。原来的数据也就消失了。输出、输人数据利用同一内存单 元的这种蝶形计算称为同位(址)计算。
可以看出， 每一级的蝶形的输入与输出在运算前后可以存储在同一地址(原来位置上)的存储单元中，这种同址运算的优点是可以节省存储单元，从而降低对计算机存储量的要求或降低硬件实现的成本。

3．变址计算

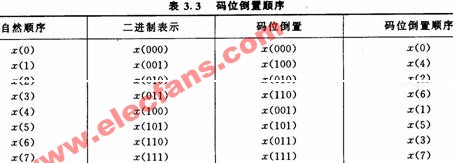

从图3. 19所示的流程图看出，同址计算要求输入x(n)是“混序”排列的。所谓输入为“混 序”，并不是说输入是杂乱无章的，实际上它是有规律的。如果输入x(n)的序号用二进制码来 表示，就可以发现输入的顺序恰好是正序输入的“码位倒置”，表3. 3列出了这种规律。

在实际运算中，按码位倒置顺序输入数据x(n)，特别当N较大时，是很不方便的。因此，数据总是按自然顺序输入存储，然后通过“变址”运算将自然顺序转换成码位倒置顺序存储。实现这种转换的程序可用图3. 21来说明。

图中用n表示自然顺序的标号，用l表示码位倒置的标号。当l=n时，x(n)和x(l)不必互相调换。当l≠n时， 必须将x(l)和x(n)互相调换，但只能调换一次，为此必须规定每当l>n时，要将x(l)和x(n)相互调换，即把原来存放x(n)的存储单元中的数据调入存储x(l)的存储单元中，而把原来存储x(l)的存储单元中的数据调入到存储x(n)的存储单元中。
这样，按自然序输入的数据x(n)经过变址计算后变成了码位倒置的排列顺序，便可进入第一级的蝶形运算。
最后介绍一下时间抽选FFT算法的另外一些形式的流程图。对于任何流程图，只要保持 各节点所连支路及其传输系数不变，则不论节点位置怎样排列，所得到的流程图总是等效的，因而都能得到DFT的正确结果，只是数据的提取和存储次序不同而已。

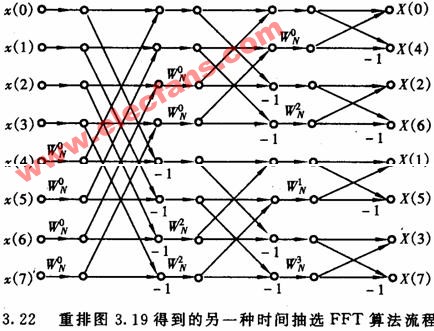

把图3. 19中与x(4)水平相邻的所有节点和与x(1)水平相邻的所有节点交换，把与x(6)水平相邻的所有节点和与 x(3)水平相邻的所有节点交换，而与x(2)、x(5)和x(7)水平相邻各节点位置不变，就可以从图3. 19得到图3.22。图3.22与图3.19的区别只是节点的排列不同，而支路传输比，即WN的 各次幂保持不变。显然图3.22所示流程图的输入是正序(自然顺序)排列的，输出是码位倒置 排列的，所以输出要进行变址计算。图3. 22所示的流程图相当于最初由库利和图基给出的时 间抽选算法。

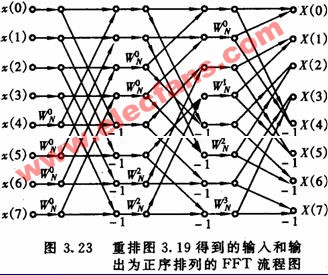

另一种形式的流程图是将节点排列成输入 和输出两者都是正序排列，但这类流程图不能进行同址计算，因而需要两列 长度为N的复数存储器。
