这是一篇结合鼠标产品介绍应用Pro/ENGINEER软件完成产品造型与模具设计的文章。

　　一、Pro/ENGINEER 产品及模具设计过程

　　Pro/ENGINEER主要包括CAID(工业设计)、CAD(机械设计)、CAE(功能仿真)、CAM(制造)、PDM(数据管理)和Ge-ometry Translator(数据交换)几个模块。在产品及模具设计时，一般按照以下流程进行。

　　1.三维建模

　　根据零件的二维草图，利用Part模块绘制零件的三维模型。

　　2.模具设计

　　根据提供的三维模型，利用CAM模块完成零件的模具设计。

　　3.鼠标下壳三维建模

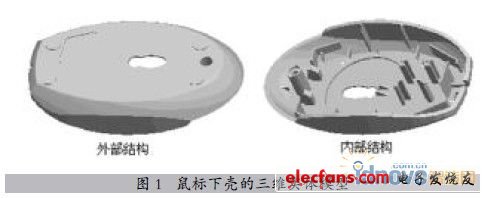

　　利用Pro/ENGINEER软件Part模块提供的实体拉伸(Extrude)、阵列(Pattern)、实体扫描(Sweep)、筋特征(Hole) 和拔模(Draft) 等命令，建立如图1所示的鼠标下壳模型。

　　二、鼠标下壳模具的型芯和型腔设计

　　1.制件结构

　　制件外表面结构比较简单，有一处通孔和一处盲孔，可以考虑在通孔处创建一个小型芯;制件内部结构复杂，除一处盲孔需要设计一个小型芯外，其余均为电路板的支撑结构，厚度及高度方向尺寸不大，故可以考虑整体型芯，使用电火花等手段加工。

　　2.浇注系统

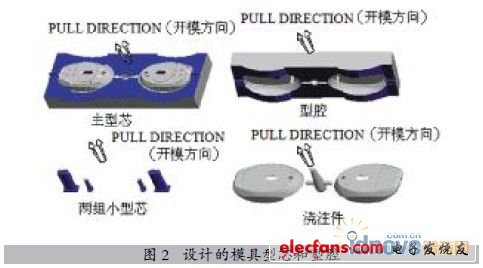

　　对于鼠标壳类制件，浇口不宜开在外表面，以免影响外观。一般来说，要开在内部(潜伏式浇口)或者制件边缘(侧浇口)。由于该制件内部结构较复杂，故浇口开设在制件边缘，采用一模两腔或者四腔布置，使得流道平衡。如图2所示。
