随着科技的发展，信号处理系统不仅要求多功能、高性能，而且要求信号处理系统的开发、生产周期短，可编程式专用处理器无疑是实现此目的的最好途径。可编程专用处理器可分为松耦合式(协处理器方式，即MCU+协处理器)和紧耦合式(专用指令方式，即ASIP)，前者较后者易于实现，应用较广。本文就是介绍一款松耦合式可编程专用复杂SoC设计实现，选用LEON3处理器作为MCU，Speed处理器作为CoProcessor。

　　LEON3及Speed

　　LEON3是由欧洲航天总局旗下的Gaisler Research开发、维护，目的是摆脱欧空局对美国航天级处理器的依赖。目前LEON3有三个版本(如表1)，其中LEON3FT(LEON3 Fault-tolerant)只有欧空局内部成员可以使用。LEON3 (basic version)是遵循GNC GPL License的开源处理器，和SPARC V8兼容，采用7级Pipeline，硬件实现乘法、除法和乘累加功能，详细特性请参考相关技术文档[1]。

　　表1 LEON3的不同版本

　　目前，LEON3处理器因为开源、高性能、采用AMBA总线易扩展及软件工具完备等因素，在国内外大学(如UCB、UCLA、Princeton University等)及科研院所的科研活动中得到广泛应用。

　　Speed(又名GA3816)是一款我国自主研发、处于同时代国际先进水平、可重构、可扩展的面向FFT、IFFT、FIR及匹配滤波应用的信号处理器，其内部结构如图1所示，具有以下特点[2~4]：

　　1)Speed在追求运算速度的同时兼顾通用性，通过设置64位控制字，器件内部资源可根据不同应用进行重组;

　　2)可以实现FFT、IFFT、FFT-IFFT、FIR、滑窗卷积等运算，峰值运算能力达256亿次浮点乘累加/秒;3)由160个实数浮点乘法累加运算器组成40个复数乘法累加器阵列，1Mbit的双口SRAM，8个512×32bit系数ROM，两个直角到极坐标转换电路，两个对数变换电路及其它辅助电路和控制电路。

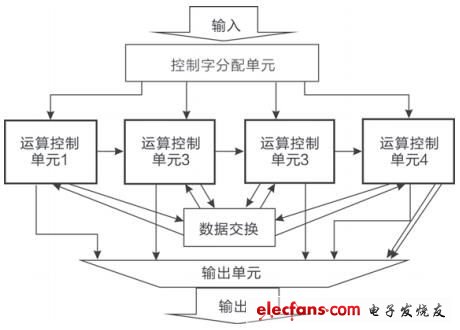

　　图1 Speed的内部模块结构

　　Speed传统的工作方式是通过片外FPGA输入控制信号和待处理数据，这不仅增大了PCB板级布线、调试的工作量，而且FPGA不能用C等高级语言编程，算法改动起来不灵活。另一方面，随着半导体工艺、微电子技术的发展，大规模的复杂SoC实现技术逐渐成熟，因此有必要将板级FPGA + Speed改进为芯片级MCU + Speed，这样既能实现真正的可编程增大灵活性，又能加快用户开发信号处理系统的速度。利用AHB实现通信

　　为了实现可编程，需要将C/C++程序表达的信息经过编译器、LEON3处理器、AHB总线、DMA控制器和必要的HDL代码，转化成Speed能够识别的信息，进入Speed模块中，如图2。其中AHB总线是LEON3 Core和Speed Core结合的关键。

　　图2 实现软件可编程的过程
