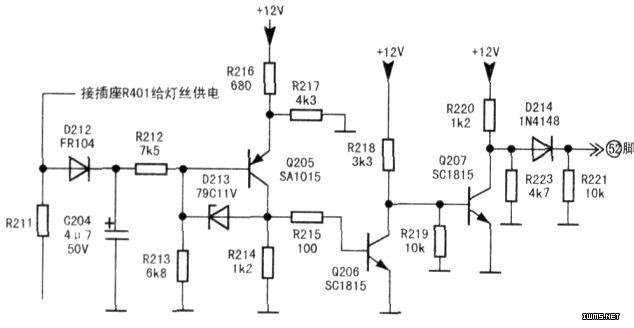

如下图所示，R211接在CRT灯丝供电取样电阻R421支路上，取样电压经过D212整流、C204滤波，得到约23.7V电压，经过R212、R213分压后，得到大约11V电压加到Q205b极。当灯丝短路时，取样电压变低，Q205b极电压低于e极电压0.7V时。Q205导通。其c极变为高电平，Q206饱和导通，Q207截止，MST5C26（52）脚为高电平，电视机进入待机状态。当高压过高时（此时为防x射线辐射），X—RAY通过检测灯丝电压实现保护。当灯丝取样电压升高，Q205b极电压大于12.3v时，D213导通，Q206导通，Q207截止，MST5C26（52）脚为高电平。电视机进入待机状态。
