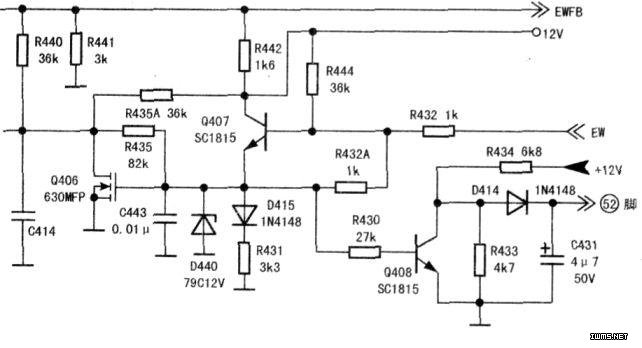

下图中R430、Q408、R434、R433、D414、C431组成枕校保护电路。当行扫描电路工作异常破坏了枕校电路的正常工作时（即EWFB信号不正常），TB1306EW脚将输出低电平，Q407e极变为低电平，Q408b极变为低电平，Q408截止，+12V电压经R434、D414加到MST5C26（52）脚上，（52）脚探测到高电平后，发出待机信号，使电视机待机。

　　正常工作时，Q407e极电压约为3.2V，Q408饱和导通，（52）脚为低电平，电视机正常工作。
