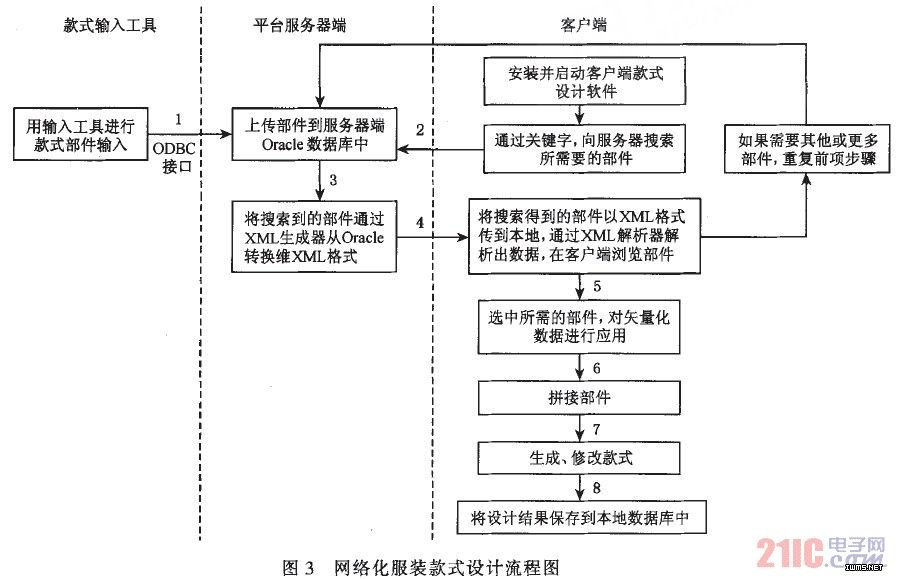

设计流程图如图3所示。
1.4 客户端款式设计软件

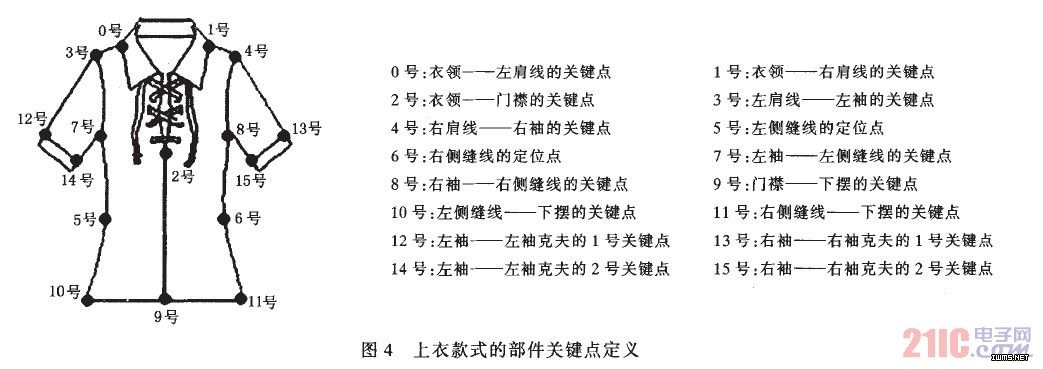

客户端款式设计软件实现部件的自动拼接。款式由多种类别部件组合形成，不同部件衔接处有些衔接点为部件共有，利用这些点可以作为部件拼接13号依据。把这些点定义为“关键点”，它们是构成部件轮廓曲线型值点的一部分，关键点类型作为点的拼接属性保存在数据库的点层数据表KeyPointType字段中。以上衣为例，关键点类型定义如图4所示。
客户端获取款式各类型部件信息后，用三次B样条蛆线函数拟合出各部件外形曲线，并通过自动拼接算法进行部件拼接，最终在屏幕上显示生成的服装款式图。
自动拼接算法按照一定的拼接规则进行，拼接规则如下：
1）衣领第一拼接规则
衣领外形对整个款式特征起决定作用。用户选择了某款衣领后，其他部件以衣领为主导决定其位置和外形变化。
2）肩线服从领型拼接规则
衣领选择后，左右肩线以其与衣领的拼接关键点作为最终位置确定点，并进行整体平移处理。
3）袖型服从肩线拼接规则
衣领和肩线选择后，左右衣袖以其与左右肩线的拼接关键点为最终位置确定点，并进行整体平移处理。
