该系统优势：两路总线是完全独立的系统，当其中任何一路总线发生故障时，由另外一路总线自动的承担全部负载。同时，并机UPS系统配置了手动维修旁路开关，在保证为用户提供不间断电源的同时，进行UPS的在线维修。变压器也配置了维修旁路开关，能够方便用户实时的对隔离变压器的各个接线端子进行检修。另外，该系统在设计的初期就考虑到用户机房空间的问题，因此，所有的UPS和隔离变压器都是靠墙摆放的，均是真正的前维护产品，详情请参考机房平面布置图。

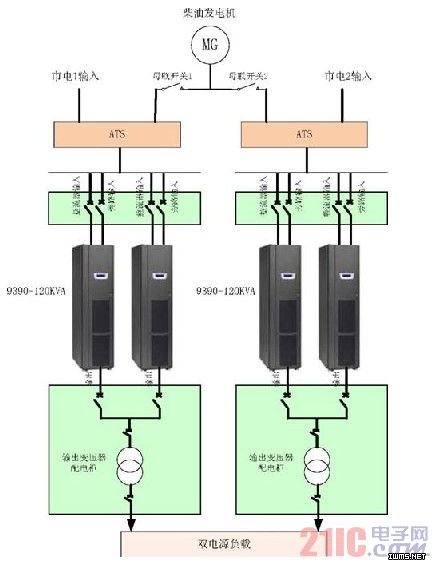

双总线电源供电系统原理框图

　　从上图可以清晰的看到，每路总线都是配有发电机作为其后备电源，同时，两路总线的市电输入是不同的市电输入，最大限度的保证了UPS始终能处于正常的工作状态。

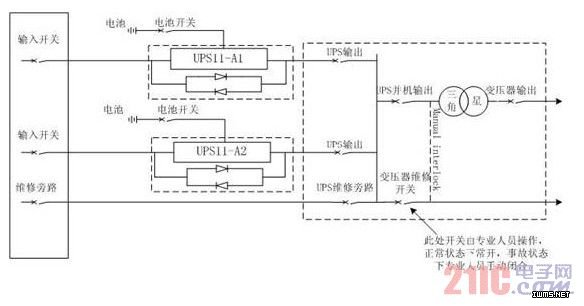

并机系统深化图

　　上图为每路总线的1+1并机系统深化图，对UPS和隔离变压器都配置了相应的维修开关，同时，每台UPS系统，都配置了相应的电池组，以达到不间断的为用户提供可靠纯净电源的目的。

　　6 结语

　　在政府的宏观调控下，我国的金融行业并没有出现象发达国家金融机构那样动荡的局面，这为中国UPS市场的发展提供了良好的外部环境。同时，在金融危机的恶劣影响下，大量的外资银行不断的涌入中国大陆市场，这必将导致UPS的金融市场仍将保持较高速度的稳定增长。作为全球的着名的UPS解决方案供应商，伊顿公司将一如既往的全身心的投入到中国的金融市场的建设中，为中国的金融市场的稳定运行提供最可靠的供电解决方案。
