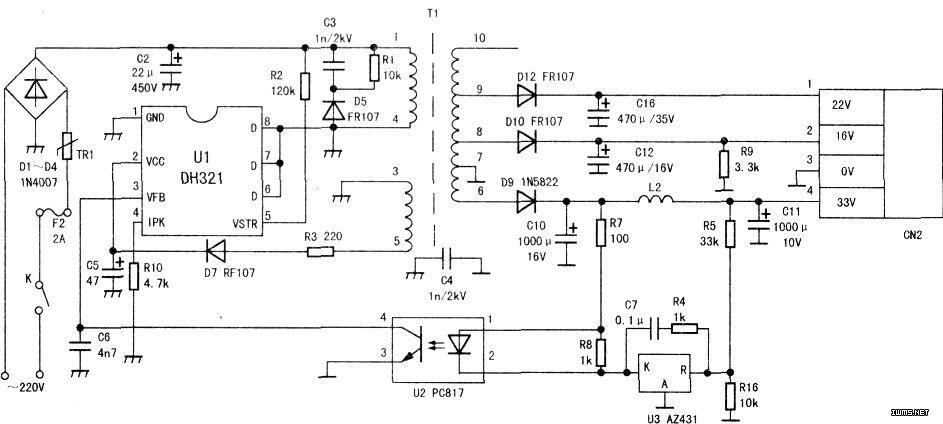

该机开关电源芯片采用DH321。其内包含振荡、输出、保护电路等，具有外围元件少、功耗低、性能优、工作可靠等特点，根据实物测绘出此机开关电源电路如图所示，下面简单叙述该电源的基本工作原理。

　　开关电源输入启动过程

　　AC220市电经保险F2、热敏电阻TR1送至D1～D4整流、C2滤波，得到约300V直流电压。此电压一路经开关变压器T1初级（1）～（4）绕组到U1（DH321）（6）～（8）脚；另一路经R2到U1（5）脚，U1获得启动工作电压后，由开关变压器反馈（3）～（5）绕组的输出经R3限流，D7整流、C5滤波后送至（2）脚，为U1提供正常工作所需电压，开关电源进入正常工作状态。其中，TR1负温热敏电阻，常温下为12Ω，在接通电源瞬间可减小市电经整流后对c2的浪涌冲击，开机后正常工作时，TR1保持在较低阻值状态。减小了功耗与浪涌的矛盾，提高了电源的效率。

　　稳压控制过程

　　U1（4）脚为稳压控制输入端，开关电源的稳压由u2（PC817）、u3（AZ431）及其外围元件组成。稳压取样直接取自CN2（4）脚。即开关变压器（6）脚输出的3.3V电压。当因某种原因电压升高时。经R5、R6分压送至U3R极的电压随之升高，经内部比较放大后使得U3K极电压下降，流过U2发光二极管的电流增大、光敏三极管导通程度增强。

　　VCE下降，作用于U1（3）脚，U1据此控制内部电源开关管减小导通时间，使开关电源输出电压下降，达到稳压的目的，反之则使输出电压升高。

　　下图中，C3、R1、D5组成反峰吸收电路，防止U1内部开关管被过压击穿；C7、R4为消振元件。使U3更加稳定地工作。开关变压器次级各绕组整流滤波后输出电压送到接线端子CN2。
