引言

　　LED在城市化的过程中功不可没，各种夜景灯牌和广告显示屏，都在日益充斥人们新奇的眼球。以往霓虹灯的发光体只有亮和灭两种状态，亮度都是突然变化的，往往给人一种图案变化生硬的感觉；而现在很多霓虹灯已经实现了发光体亮度逐渐变化，这样形成的各种变化的霓虹灯图案更加柔和、流畅。控制发光体亮度变化总体上可以分为模拟方法和数字方法，其中通过单片机控制D/A转换器实现发光体亮度控制的方法具有电路简单、维护和调整方便的特点，是当前霓虹灯控制的发展方向。霓虹灯的发光体以气体放电灯管为主，现在随着高亮度发光二极管的产生，寿命长、能耗低的LED灯牌应用越来越广泛。这里讨论应用DAC0832在单片机控制下如何控制多个发光二极管的亮度变化。

　　1　硬件电路设计

　　通过单片机和D/A转换芯片DAC0832控制三个发光二极管亮度按顺序逐渐变化，实现一种灯管旋转的效果。设计中主要考虑下面三个问题：

　　（1） DAC0832与单片机的接口电路设计。

　　（2） 基准电压源的设计。

　　（3） 同时控制多个LED按不同规律改变亮度的电路设计。

　　1.1　DAC0832与单片机的接口电路

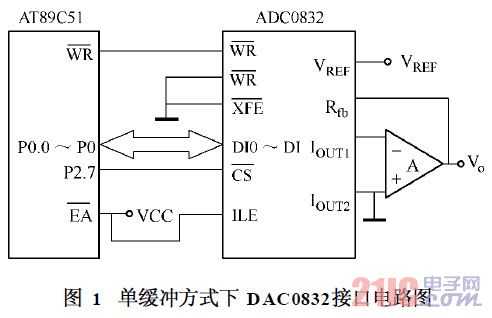

　　启动ADC0832实现模数转换有单缓冲和双缓冲两种方式。多缓冲方式是在多片ADC0832配合时采用；本设计中只须一片ADC0832就可完成工作，所以采用单缓冲方式，向其8位数据输入口输入数据，然后在其写触发管脚WR1发送一低电平脉冲，该芯片就会将收到的数字量转换成模拟量输出。其输出为电流输信号，而控制发光二极管亮度需要用电压实现，所以需要外接由运算放大器构成的电流电压转换电路， ADC0832与单片机的接口电路如图1:

　　图中，由于选片端CS接到了P217,所以启动DAC0832开始转换时，需要将单片机的P217 脚设置为低电平。
