摘要：提出一种基于WinCE 6．0的数字调频收音机的设计方案，介绍了基于WinCE 6．0的系统设计流程和数字调频收音机芯片Si4730的特性，详细分析了WinCE6．0下驱动程序和应用程序的设计方法，并通过基于S3C2440的硬件平台加以验证。该方案具有可靠性高、功耗低、界面美观等优点。
关键词：WinCE6．0；Si4730；I2C总线驱动程序；S3C2440

    本设计利用数字收音机芯片Si4730，为基于WincE6．0的智能系统集成FM功能提供了一种很好的解决方案，该方案实现了全频手动与自动搜台等功能。

1 基于WinCE6．0的系统设计流程
    如图1所示，基于WinCE 6．0的系统设计一般分为3个过程：针对不同的硬件平台设计BSP包，BSP包括Boot-loader、OAL和驱动程序；针对系统的需求，利用Platform Builder for CE 6．0选择合适的组件，构建操作系统并导出SDK；在SDK的支撑下开发应用程序。

    WinCE 6．0与其早期版本相比，开发工具有了较大的变化。Platform Builder已经不是一个单独发行的工具，Platform Builder 6．0已经成为Visual Studio．Net 2005的一个插件，所以在visual Studio．Net 2005集成开发环境中即可完成WinCE6．0的系统定制、驱动开发和应用程序开发。

2 数字收音机芯片Si4730
2．1 Si4730简介

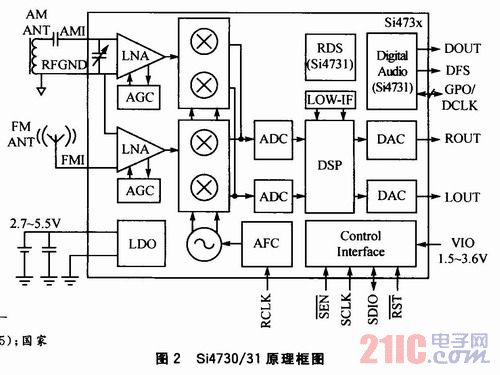

    Si4730／31是Silicon Labs公司推出的高集成度AM／FM收音机芯片，原理图如图2所示。

    Si4731具有RDS／RBDS功能和数字音频接口。在不包括天线的情况下，Si4730／31及其外围电路只需15 mm2。它的功能十分丰富，包括自动搜台、自动校准、数字调谐、自适应噪声抑制能力等，这些特性非常适合于便携式设备。由于不需要RDS／RBDS功能，所以这里选用Si4730这款芯片。
