1.2 ULN2803驱动电路
ULN2803是摩托罗拉公司生产的具有高电压、大电流的8路达林顿驱动器,广泛应用于计算机、工业和消费类产品中。管脚连接见图2所示,引脚1~8为8路输入端,TTL电平驱动,引脚11~18为对应的8路集电极开路输出口,上挂负载,最大工作电压50 V,驱动电流可达500 mA,引脚10为COM端,当上挂电阻性负载时,引脚10开路;当上挂电感性负载时,引脚10接负载电源,构成在每个感性负载两端并联一个续流二极管以防止反电势击穿器件。

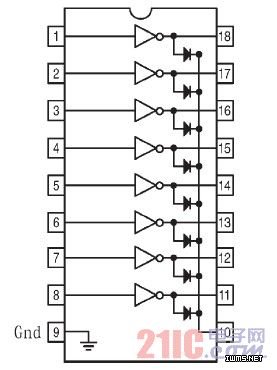

图2 ULN2803管脚连接
