大尺寸LED数码显示驱动电路设计与应用
来源:本站整理  作者:佚名  2011-07-05 07:44:22



  1.3 大尺寸数码管特性

  图3是型号80011B共阳高亮红色8英寸数码管各字段的组成。A~G 7个段都是由8只发光二极管串、并联而成;DP是小数点,由3只发光二极管并联而成。单个发光二极管的正向电压标准值为2.1 V,极限值为2.5 V;正向电流标准值为20 mA,峰值为100 mA;功耗40 mW。正向电流If(20 mA)是长时间静态驱动时的电流最大值,如果超过此值,将导致数码管寿命下降,甚至损坏。峰值电流Ipeak(100 mA)是动态驱动时的脉冲电流最大值。80011B的A~G字段的导通电压为10.5~12.5 V,单管脉冲电流一般选50 mA,超过50 mA后其亮度就不与电流成比例增加了。DP小数点要串接限流电阻,否则会造成发光二极管器件损坏。

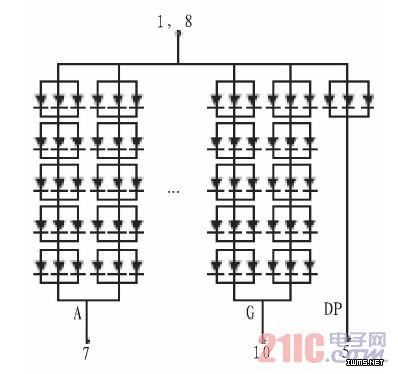

80011B各字段的组成

图3 80011B各字段的组成

  2 大尺寸LED数码显示驱动电路设计

  2.1 电路组成与原理

  MAX7219工作时,在内部硬件动态扫描显示控制电路作用下,实现动态显示。DIG0~DIG7引脚接8位数码管的公共端,其信号时序见图4。当输出数码管位选信号DIG0~DIG7某位为低电平时,段码线SEGA~SEGG和SEGDP输出数据为所要显示段码,并驱动共阴极LED,实现8位数码管动态循环显示。

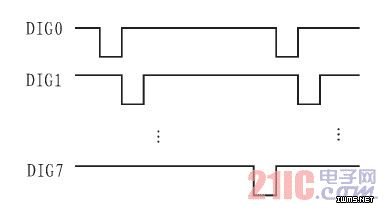

DIG0~DIG7引脚信号时序

图4 DIG0~DIG7引脚信号时序

上一页  [1] [2] [3] [4]  下一页
