各状态说明如下：
    SPI_IDLE：空闲状态，如果主机配置了寄存器SPICFGSTART，状态就跳到SPI_TX_BUFFER状态。
    SPI_TX_BUFFER：在此状态主要向SPI_CTRL模块的发送缓冲区地址0填入8位读命令及读取数据的三字节起始地址，状态机之间进入下一状态。
    SPI_CTRL_REG：在这一状态，配置SPI_CTRL模块CTRL寄存器的值，包括一次读操作搬运的数据位数，数据加载方式。如果配置GO位为“1”，表明可以开始进行读传输，进入下一状态SPI_CS。
    SPI_CS：配置SPI_CTRL)模块寄存器SS位的值，以选择传输数据的从设备。
    SPI_WAIT：本状态判断读操作的起始地址和终止地址是否在要求的范围内，如果处于相应的范围，地址自动加64后，状态机进入SPI_SS_ UA状态。
    SPI_SS_UA：等待片内DPRAM的写操作完成，如果DPRAM_WR_END_T信号为高，说明当前的传输操作已经结束，可以进入下一次的访问，状态机进入SPI_IDLE状态。
2．2 控制模块的设计

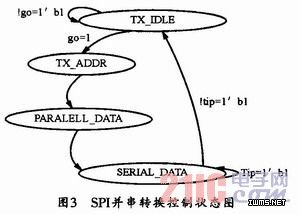

    SPI_CTRL控制模块可将发送缓冲区0的数据读出来，经过并串转换，发送到串行线SI上，并且控制从串行线SO上接收数据，存储在接收缓冲区，并行数据转换成串行输出由并串转换状态机来控制实现，见图3。

    各状态含义如下：
    TX_IDLE：等待主机设置控制寄存器的GO位，如果置“1”，表示准备开始传输，跳入下一状态TX_ADDR。
    TX_ADDR：当传输长度小于等于32位时，跳入下一状态PARALELL_DATA。
    PARALELL_DATA：如果GO为1，在此状态TIP将被置“1”，说明传输开始，传输的计数器开始计数。
    SERIAL_DATA：并行数据转换为串行数据发送出去，当CNT_SHIFT计数器减到0时，传输结束，状态跳入TX_IDLE。
2．3 串行移位时钟设计
    SPI串行线上的主从设备必须根据具体要求设置匹配的传输时序模式，时序只有匹配，数据传输才能正常进行。如果设置的不匹配，可能导致数据接收方和发送方在同一时钟沿作用，而使数据传输失败。本设计中的时钟仅支持SP0模式，即串行时钟处于空闲电平时，空闲状态时钟的极性电平为低，在时钟的前沿采样数据，时钟后沿串行线上数据变化。
    在采样时刻，线上数据必须已经稳定可靠，因此数据发送端设备应提前将数据移出到数据线上，本SPI接口电路设计在同一串行移位时钟周期中的前一个时钟沿(即相反时钟变化方向)将数据移出，移位时钟设计为系统时钟的两分频，为40／2MHz。
2．4 SPI相关寄存器描述
    在本设计中，共有四种32位寄存器，包括控制寄存器，从设备选择寄存器，加载配置数据起始寄存器以及加载配置数据完成寄存器。

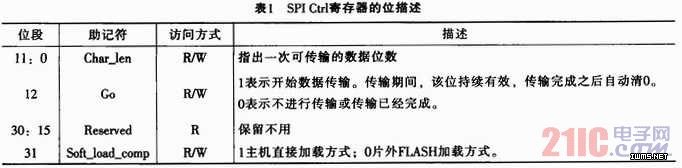

    控制寄存器用来控制配置信息加载方式，即：片外FLASH加载方式或主机直接加载方式。当选择片外FLASH加载方式时，控制寄存器还用来控制一次数据传输的长度。CTRL寄存器的具体描述见表1。
