when stop2=>
              sout1<='1';    --停止位
              if len="0000000000000000" then
                 state<=stop2;
              else
                 state<=start1;
                 len<=len-1;
              end if;
         end case;
         end if;
   end process;
  sout<=sout1;
end behav;

　　其中各信号的说明已在程序中标明了。波形仿真图如图2所示。

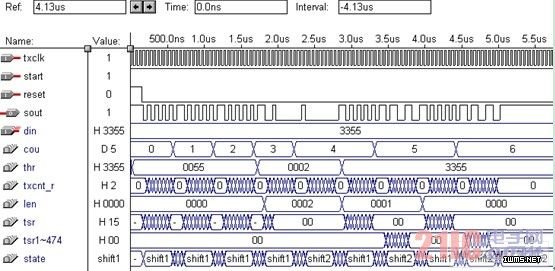

　　图2  FPGA数据发送时序仿真图

　　图中Din写入值为3355H，波特率为2400Hz，Start信号始终置逻辑1，即随时都能发送数据。Reset信号逻辑1时复位，逻辑0时电路开始工作。THR是数据寄存器，文件头、数据长度以及数据位都先寄存到THR中，Len是数据长度，TSR是低8位数据帧寄存器，TSR1是高8位数据帧寄存器。数据长度Len定为02H，发送时先发送低8位55H，后发送高8位33H，一共发送两遍。发送的数据格式说明：当发送55H时，其二进制为01010101，则发送的数据的二进制数为00101010111（1位开始位+8位数据位+1位奇校验位+1位停止位）。

　　单片机部分先对FPGA发送过来的文件头进行确认，正确就接收文件，否则放弃接收的数据。根据FPGA发送模块的协议，对串口控制寄存器SCON和波特率控制寄存器PCON的设置即可实现。

　　3 总结
